9、华为 华三中小型企业网络架构搭建 【无线架构之存在的问题(包括Guest限制、调优、限速、信道切换掉线)】

实战系列说明

实战

实战系列,每个星期一发送一到两篇,预计18篇左右,整理跟排版都需要时间,博主也只是业余时间写写技术文档,请大家见谅,大家觉得不错的话,可以推荐给朋友哦,博主会努力推出更好的系列文档的,点击上面可以查看汇总文档。如果大家有任何疑问或者文中有错误跟疏忽的地方,欢迎大家留言指出,博主看到后会第一时间修改,谢谢大家的支持,更多技术文章尽在网络之路博客,http://ccieh3c.com

拓扑

实战

拓扑可以保存到本地,然后扩大查看,这样才能看的更清楚。(拖动到新窗口打开即可)

目前环境存在的问题 8.5.1 无线之间都可以访问。


可以看到内部用户与Guest之间是可以访问的,这样存在一定的安全性,因为访客是从外面过来的,经过了各种各样的网络,假设客户的PC干扰了病毒,那么则可以通过无线传递给内部网络。

8.5.2 Guest用户可以访问内部任何资源


可以看到 192.168.20.0/24网段是boss的网段,但是Guest却可以自由访问,这是不允许的。

8.5.3 网速任意

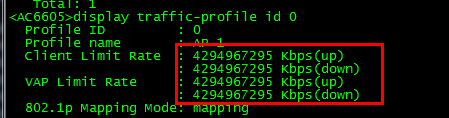

默认情况下,是不会对客户端网速进行限速的,虽然有一个阀值,但是可以说没任何限制一样。我们希望的是对Guest访问限速严格些,而内部用户限速则根据需求来决定。


8.5.4 信道调优

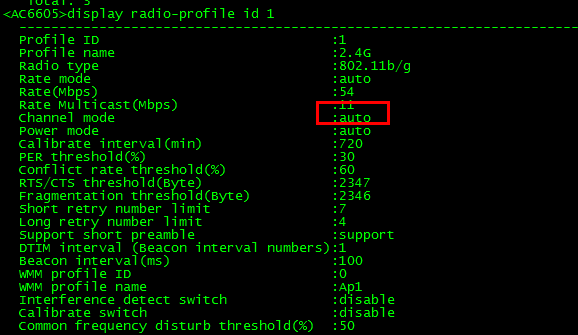

可以看到信道调优是auto的,也就是当有多个AP在附件的情况下,AC会根据AP上报的信息,来自动划分AP之间的隧道,如果是2.4G的话,则会自动规划为A为1,B为6,C为11,这样互不干扰,而5G的话,则可以自动分配为149、153、157、161、165信道,当然自动调优是需要一定时间的,如果自己确定位置的话,则可以手动调优信道,规划如下。


8.5.5 AP与AC失联后,仍可以为PC提供无线连接

说明:默认情况下,如果AC与AP的CAPWAP隧道端了后,AP则会认为与AC失去通信,则会把所有的无线业务关闭提供,开启该功能后,可以保证在AP与AC失联后,仍可以提供无线连接,这种在总部与分支之间的无线架构非常有用。

8.5.6 无线漫游【二层与三层漫游】

说明:在很多情况下,因为无线覆盖的问题,需要部署多个AP,而且SSID需要设置一样,客户需求就是在移动的过程中,客户不会出现任何断开连接,对客户来说是透明的,漫游也可以分为二层漫游与三层漫游。

8.5.7 低速率与低信号限制用户接入

说明:在客户端与无线设备离得比较远的情况下,速度与信号都是非常低的,我们希望给用户体验一个好的环境,可以部署这么一个功能,让低速率或者信号的用户不能接入到这个AP,让其关联其他信号好的AP上面。

8.5.8 负载均衡

说明:负载均衡在实际环境中是非常有用的,比如企业网中有多个AP挂在大厅提供给客户上网,但是所有客户一上来都是连接的A,而不是B或者C,那么这样的情况会导致A负载过多,而B跟C却很空闲,负载均衡的效果就是通过定义一个阀值,当AC检测到该AP的承载已经超过这个阀值了,那么就会让客户端自动关联到其他AP上面,这样达到负载均衡的效果。

优化解决办法 8.61 解决无线之间都可以访问。

分析:如果想让2个无线的SSID之间的网络不能互访,那么解决办法有2个,一个是在对应的服务集下做端口隔离,另外一个就是ACL,但是ACL需要明确指定,而客户是动态地址不变的,所以建议的是端口隔离。
具体配置
[AC6605]wlan
[AC6605-wlan-view]service-set id 0
[AC6605-wlan-service-set-intrenet]user-isolate
[AC6605-wlan-service-set-open]q
[AC6605-wlan-view]service-set id 1
[AC6605-wlan-service-set-intrenet]user-isolate
[AC6605-wlan-view]commit ap 1
说明:该效果是启用了端口隔离的服务集之间不能互访。注意最后需要下放配置

验证结果


8.6.2 解决Guest用户可以访问内部任何资源问题

分析:我们之前希望的是,Guest用户只能访问企业内部特点的网站地址,跟Internet,其余的是不允许访问的。这里的解决办法可以使用ACL来决定。

具体配置
[AC6605]acl number 3000
[AC6605-acl-adv-3000] rule 5 permit ip source 192.168.19.0 0.0.0.255 destination 192.168.88.251 0
[AC6605-acl-adv-3000]rule 10 deny ip source 192.168.19.0 0.0.0.255 destination 192.168.0.0 0.0.255.255
[AC6605-acl-adv-3000]rule 15 permit ip source 192.168.19.0 0.0.0.255
说明:ACL定义的重要是,首先允许访问特定的服务器地址,然后拒绝访问内网所有的网段,然后在允许它访问Internet。当然可以具体指定服务器的端口号,只允许访问什么服务。

[AC6605]wlan
[AC6605-wlan-view]service-set id 0
[AC6605-wlan-service-set-open]traffic-filter inbound acl 3000
[AC6605-wlan-view]commit ap 1
说明:然后在服务集下调用,最后下发即可。

验证结果


可以看到访问内部网络的20.1是无法通信的,而访问特点的服务器是OK的,当然访问Internet也是OK的,但是目前还没配置到防火墙那块,没打通Internet服务。


可以看到,当AC下放配置给AP后,AP上面自动会有ACL的存在,并且调用在了WLAn-BSS上面。

8.6.3 解决网速任意问题【对客户限速

分析:之前可以看到对于用户的网速是没有任何限制的,这样的话很有可能造成某几个用户在大量下载的情况下,导致其他用户延迟非常大,把整个网络资源都占用了,所以我们希望的是,给客户端进行限速,可以基于用户或者VAP。

具体配置
[AC6605-wlan-view]traffic-profile name guest
[AC6605-wlan-traffic-prof-guest]rate-limit client up 200
[AC6605-wlan-traffic-prof-guest]rate-limit client down 400
[AC6605-wlan-traffic-prof-guest]rate-limit vap up 1024
[AC6605-wlan-traffic-prof-guest]rate-limit vap down 2048

[AC6605-wlan-view]traffic-profile name intrenet
[AC6605-wlan-traffic-prof-intrenet]rate-limit client up 400
[AC6605-wlan-traffic-prof-intrenet]rate-limit client down 800
说明:定义了2个流量的模板,一个是Guest,具体的作用就是,每个Client的上行为200,下行为400KB,而总共的VAP不能超过上行1024,下行2048,防止Guest大量下载,造成内部访问公网缓慢。 还定义了一个intrenent的,作用差不多。

[AC6605-wlan-view]service-set name open
[AC6605-wlan-service-set-open]traffic-profile name guest

[AC6605-wlan-view]service-set name intrenet
[AC6605-wlan-service-set-intrenet]traffic-profile name intrenet
[AC6605-wlan-view]commit AP 1
说明:在对于那个的服务集下调用即可,最终下发。

结果测试
说明:由于无线这块是模拟环境部署的,所以没办法进行测试,实际环境部署的话,就是这样的思路。

8.6.4 解决信道调优【自动与手动】

分析:在企业网部署无线的时候,有时候因为覆盖问题,会部署多个AP存在,但是AP之间很有可能由于AP的信道存在重叠,导致干扰,这样的情况下,无线的体验感是非常不好的,所以我们可以通过自动调优 或者认为的调整。

具体配置
[AC6605]wlan
[AC6605-wlan-view]radio-profile name 2.4G
[AC6605-wlan-radio-prof-2.4G]calibrate enable
[AC6605-wlan-radio-prof-2.4G]calibrate-interval 60
[AC6605-wlan-view]commit ap 1
说明:该意思就是说在射频模板下面2.4g的,开启自动调优功能,间隔为60分钟一次。

另外一种就是认为的调试,比如你相邻的有3个AP,A B C,那么可以认为的定义行道为 1,6,11
[AC6605-wlan-view]radio-profile name 2.4G
[AC6605-wlan-radio-prof-2.4G]channel-mode fixed
说明:该意思就是说把信道设为固定的信道,通过人为定义,而不是AC自己根据周围情况变化。
[AC6605-wlan-view]ap 1 radio 0
[AC6605-wlan-radio-1/0]channel 20mhz 1
说明:该意思就是把AP 1的2.4g频率定义为信道1,然后可以定义其他AP为6 ,11,这样就互不干扰了。5g的修方法是一样的,只是进入radio 1下。

结果验证

说明:该效果需要实际环境才能测试出来,所以这里只能给出配置了,但是效果肯定有的,因为在工作中部署过。选择自动还是手动,可以根据需求决定,如果比较固定的网络,使用手动比较好,如果是广场之类的 干扰比较大,则需要AC周期性的根据周围情况来不断变化。

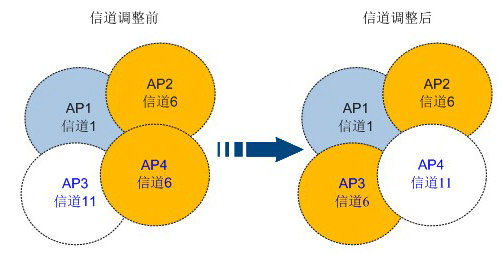

自动的话 可以智能化的实现这种效果,没调整前,AP 2与AP4的信道是重叠的,干扰非常大,调整后,可以看到信道都互不干扰,干扰的情况降低了。

解决信道切换自动掉线问题

在应用了自动调优的情况下,信道会根据环境的变化而变化,也就是说一个VAP可能处于不同的信道,但是默认情况下,客户端关联的是信道1,但是在这个时候,AC下放调优把信道调节成了6,那么客户就会断开连接,需要重新连接,这样是非常麻烦的,也非常不方便,所以需要解决该问题。

[AC6605]wlan
[AC6605-wlan-view]radio-profile name 2.4G
[AC6605-wlan-radio-prof-2.4G]channel-switch announcement enable
[AC6605-wlan-radio-prof-2.4G]channel-switch mode continue-transmitting
[AC6605-wlan-view]commit aP 1
说明:这样的话 开启该功能后,在信道切换的过程中,保证无线客户端是连接的,而且是流量不中断。

8.6.5 解决AP与AC失联后,仍可以为PC提供无线连接【特别是总部与分支架构的情况下】

分析:在AC-AP架构中,如果AP检测到AC出现故障后,会断开CAPWAP链路,停止所有的无线服务功能,这样会导致所有的无线业务出现问题,而启用了该功能后,尽管AC出现了故障 或者链路不通了,但是AP还是可以继续服务,并且可以新关联客户端进来,提供服务,当然这种方法只时候直接转发模式。

具体配置
[AC6605-wlan-view]ap id 1
[AC6605-wlan-ap-1]keep-service enable allow new-access
说明:表示开启继续提供服务功能,红色部分特别需要注意,如果直接Enable回车的话,只能保证aP可以继续为已经关联的无线客户端提供服务,而新的想接入到无线中来就不行了。

结果验证


人为的把AC的接口关闭了,这样可以看成AP与AC之间的通信是不能继续了。

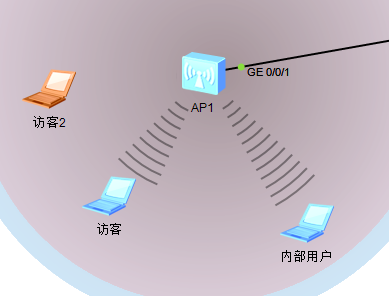

可以看到之前的无线依旧存在,我这用一台新的连接进去,看是否可以连接。


可以看到访客2也可以连接了。


访问服务器没有任何问题。

说明
