17、华为 华三中小型企业网络架构搭建 【防火墙篇之双ISP切换与VRRP切换对于用户的体验】

实战系列说明

实战

实战系列,每个星期一发送一到两篇,预计18篇左右,整理跟排版都需要时间,博主也只是业余时间写写技术文档,请大家见谅,大家觉得不错的话,可以推荐给朋友哦,博主会努力推出更好的系列文档的,点击上面可以查看汇总文档。如果大家有任何疑问或者文中有错误跟疏忽的地方,欢迎大家留言指出,博主看到后会第一时间修改,谢谢大家的支持,更多技术文章尽在网络之路博客,http://ccieh3c.com

拓扑

实战

拓扑可以保存到本地,然后扩大查看,这样才能看的更清楚。(拖动到新窗口打开即可)

双ISP切换VRRP切换对于用户的体验


可以看到核心A与B的VRRP状态,现在VLAN 20是Core-B为Master。


问题:当核心交换机B与防火墙连接的链路出现故障后,会造成什么样的后果呢。

分析:之前在部署VRRP的时候,我们是定义了一个track功能,track上行链路,当上行链路出现故障的时候,优先级自动减10,也就是说,优先级变为95,这样的话,通过VRRP协商,那么A会成为Master,这样的话可以保证流量的正常转发,包括从整个内网与外网。

测试

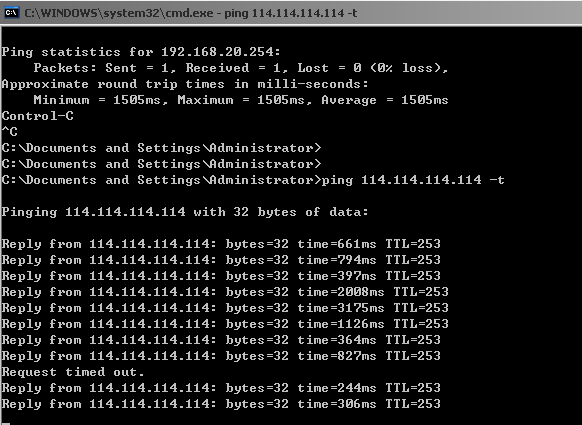

现在持续Ping,然后查看下防火墙的会话信息。这里延迟大是正常的 防火墙跟PC都是虚拟机,真机只有交换机。


可以看到Core-A全部变为Master了。


可以看到丢了几个包,然后又开始正常转发了,实际中收敛更快,还可以配合BFD等功能。


现在走的还是走的联通的链路,

测试把联通的链路出现故障


可以看到链路发生了故障,ip-link失效了。

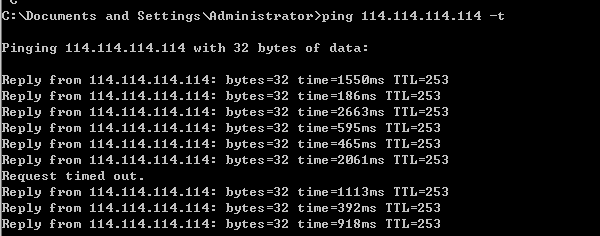

可以看到这个速度切换非常快,只丢了一个包,而且状态化信息立马变成了电信的出口。

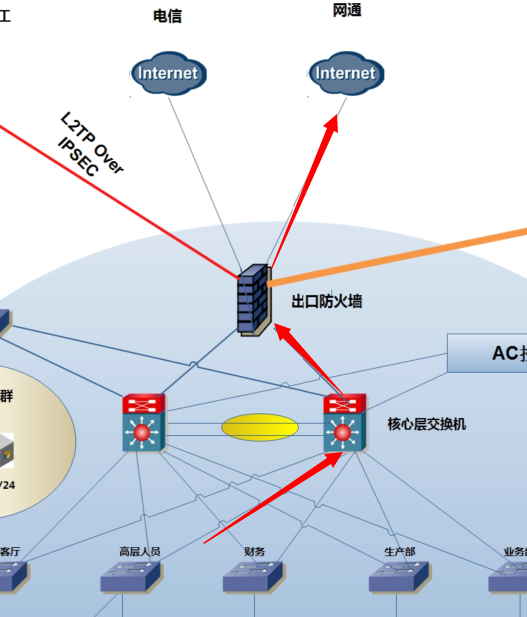

整个数据包走的流程


1、正常情况下,PC经过高层人员交换机,然后通过与Core-B的流量转发给Core-B【这个过程是STP决定的,因为VLAN 20的根在Core-B上面,所以走这条链路】
2、核心交换机B把数据包从上联链路发送给防火墙。
3、防火墙通过策略路由的判断直接发送给了联通ISP。

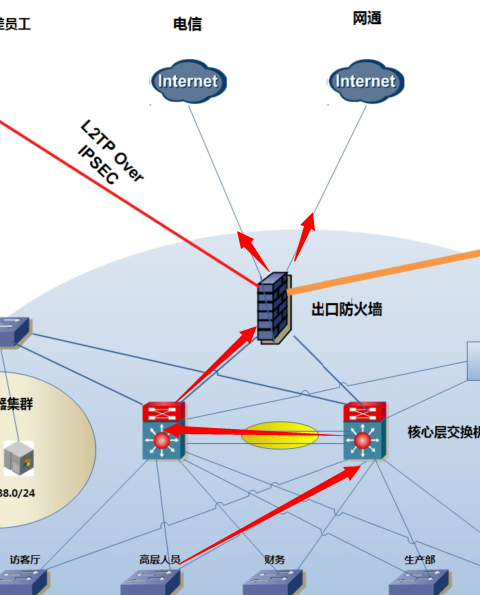

当出现了故障后。


1、正常情况下,PC经过高层人员交换机,然后通过与Core-B的流量转发给Core-B【这个过程是STP决定的,因为VLAN 20的根在Core-B上面,所以走这条链路,虽然上行链路down了,但是STP不会受到影响】
2、核心交换机B把数据包从与核心A交换机之间的链路发送给核心交换机A,因为这时候核心交换机检测的上行链路出现了故障,所以已经不是VRRP的主了,而核心A才是,所以必须交给核心A处理。
3、核心交换机A把数据包交给出口防火墙
3、防火墙通过策略路由的判断直接发送给了联通ISP。
4、如果防火墙的某条ISP的链路失效了,导致ip-link失效,那么对应的策略路由也会失效,从而走正常的默认路由。

分析:这里可以看到核心交换机之间的2条线路做捆绑是多么重要了,平时充当心跳线的作用,还充当转发VLAN间流量转发的作用,现在当一些链路出现故障后,还转发访问Internet的流量。
