【汇总】学习VPN其实很简单
简介
这里的虚拟模板与传统的VPDN模板不一样，VPDN的模板是 interface virtual-template 1 直接回车了，而DVTI使用是 interface virtual-template 1 type tunnel，以tunnel的形式存在，应用在IPSec VPN中，比如后续要介绍的EZVPN特性，可以在中心和分支之间直接建立动态路由协议。
在此之前，介绍一个特性，关于OSPF的，我们都知道 OSPF建立邻居关系必须匹配几个条件，其中一个就是必须处于同一网段中，但是，在新版介绍的时候，当满足了某些条件后，OSPF是可以不处于同一网段的，这个特性我查询了RFC描述才明白。
12.1.1.0/24 23.1.1.0/24
R1（1）————-(2)R2(1)—————–(2)R3
拓扑很简单，R1和R3直接建立邻居，使用的是R1、R3的物理接口，这里主要给出R1和R3的配置
R1
interface Tunnel0
ip unnumbered FastEthernet0/0
ip ospf 1 area 0
tunnel source FastEthernet0/0
tunnel destination 23.1.1.2
!
interface FastEthernet0/0
ip address 12.1.1.1 255.255.255.0
!
ip route 0.0.0.0 0.0.0.0 12.1.1.2
router ospf 1
log-adjacency-changes
R3
interface Tunnel0
ip unnumbered FastEthernet0/0
ip ospf 1 area 0
tunnel source FastEthernet0/0
tunnel destination 12.1.1.1
interface FastEthernet0/0
ip address 23.1.1.2 255.255.255.0
!
ip route 0.0.0.0 0.0.0.0 23.1.1.1
router ospf 1
log-adjacency-changes
这里我没有配置OSPF 的RID哦，所以它自动的用接口ID作为RID，这里建立邻居是通过R1的接口12.1.1.1 和R3的接口23.1.1.2直接建立的邻居，这是不是很违背我们在RS学习的理论， 其实我之前也一直认为不可能的事情，但是，RFC和IE课程中有介绍，RFC规定在point-to-point的网络类型中，并不是严格检查网段是否处于相同网段，主要是为了点对点接口，除了我就是你，向点对点就会产生32位的主机路由， 另外一个条件就是 接口地址必须是unnumbered方式，在IE课程中介绍了，这个是为了节省IP地址的方式，有朋友会疑问，那怎么宣告，这就是Cisco为特殊OSPF提供的一种解决方案，直接在接口下宣告 ip ospf 1 area 0 （很像IPV6的方式），这种主要是解决unnumbered的方式IP进行宣告，这种特性只有OSPF拥有， H3C和HW也对应的支持这种宣告方式
总结下：要想OSPF不同网段建立邻居关系的条件： 1、接口类型点对点 2、地址形式必须是unnumbered
tunnel接口默认就是point-to-point

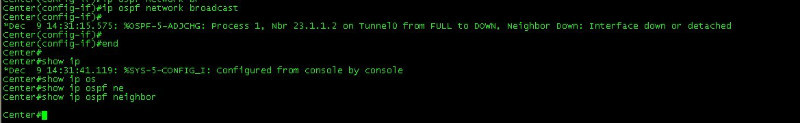

当把tunnel的OSPF类型改为broadcost后，邻居立马down了，并且没有任何收到邻居的信息，show ip ospf neighbor是空的
知道了这个特性，那么理解DVTI的话，就容易多了
实验环境：地址已经配置好了，按图上面进行配置，每个路由器上都有一条缺省指向intenet（intenet是没有路由的），Cente采用DVTI的方式配置，而Branch使用SVTI方式
Cisco-Center （DVTI）
Cisco-Center(conf-keyring)#pre-shared-key address 23.1.1.2 key cisco
Cisco-Center(conf-keyring)#pre-shared-key address 23.1.1.3 key h3c
Cisco-Center(config)#crypto isakmp profile isakmpprofile
% A profile is deemed incomplete until it has match identity statements
Cisco-Center(conf-isa-prof)#keyring DVTI
Cisco-Center(conf-isa-prof)#match identity address 23.1.1.2
Cisco-Center(conf-isa-prof)#match identity address 23.1.1.3
Cisco-Center(conf-isa-prof)#virtual-template 1 关联虚拟模板接口
Cisco-Center(config)#crypto ipsec profile ipsecprofile
Cisco-Center(ipsec-profile)#set isakmp-profile isakmpprofile
Cisco-Center(config)#interface virtual-template 1 type tunnel type必须是tunnel的，传统的是用于VPDN的
Cisco-Center(config-if)#ip unnumbered f0/0
Cisco-Center(config-if)#tunnel mode ipsec ipv4
Cisco-Center(config-if)#tunnel protection ipsec profile ipsecprofi
1、大家仔细看这个tunnel口，没设置tunnel source和destination ，那么这个虚拟模板的虚拟接口怎么建立呢，其实，大家可以想想 SVTI建立的形式，tunnel口是自动建立的，那么这个虚拟接口就利用SVTI的形式自动建立隧道，（SVTI是有明确的源目地址的），所以当DVTI收到一个来自SVTI的隧道建立，就会自动关联上，以SVTI的目的作为自己的源，而SVTI的源作为它的目的，建立一个动态的虚拟接口。
2、isakmp profile是12.4开始支持的新特性，它的作用其实很大，可以调用VRF、QOS、和关联虚拟模板的。
3、第一二阶段策略，还是使用默认的。
Branch端配置
!
crypto ipsec profile ipsecprofile
!
interface Tunnel0
ip unnumbered FastEthernet0/0
tunnel source FastEthernet0/0
tunnel mode ipsec ipv4
tunnel destination 12.1.1.1
tunnel protection ipsec profile ipsecprofile
!
interface FastEthernet0/0
ip address 23.1.1.2 255.255.255.0
!
ip route 0.0.0.0 0.0.0.0 23.1.1.1
Branch2的配置就一个不同的地方 就是crypto isakmp key h3c address 12.1.1.1

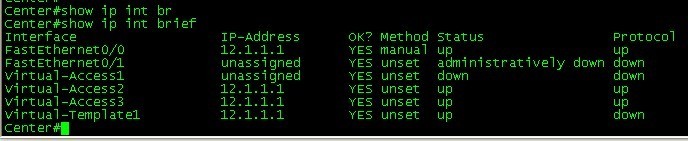

虚拟接口自动UP了，是利用虚拟模板的特性，很想VPDN的PPTP和L2TP或者PPPOE自动建立后，就有一个虚拟接口UP了

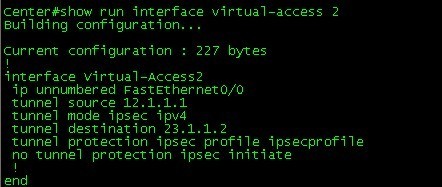

关于access2接口是目的地址关联23.1.1.2， 之前提到过 是自动关联SVTI的源作为目的地址，目的作为源。
关于access2接口是目的地址关联23.1.1.3
接口全部UP了。
no tunnel protection ipsec initiate：是关闭自动发起特性，因为它只能被动接受
路由和一些注意问题
1、关于DVTI是不支持静态路由的，因为它没有指向虚拟接口的命令
2、之前介绍过关于无编号地址的形式就OSPF可以支持
3、DVTI只支持无编号形式的配置，如果手动配置了地址，那么隧道就起不来
Cisco-Center(config)#interface virtual-template 1 type tunnel
Cisco-Center(config-if)#ip ospf 1 area 0
Branch1(config)#int tunnel 0
Branch1(config-if)#ip os
Branch1(config-if)#ip ospf 1 a
Branch1(config-if)#ip ospf 1 area 0
Branch2(config)#int tun 0
Branch2(config-if)#ip ospf 1 area 0

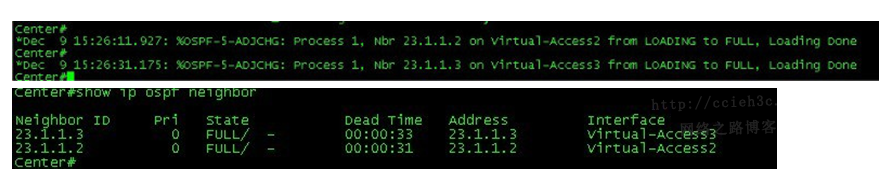

邻居建立是正常的。
基于这个模型的扩展性
1、我们都知道Dynamic map也能建议gre over ipsec的tunnel隧道，但是peer一多的话，那么需要建立很多个隧道。
2、有了DVTI的特性，那么我们可以把预共享密钥地址匹配为0.0.0.0，这样的话，就能自动双方都能访问，而且Branch端还可以是动态获取地址的。
只需要把配置改为全0.0.0.0 匹配，虽然在Cisco最新版中是严禁使用0.0.0.0的方式，因为非常的不安全，但是，在实际方案中 有时候有必须使用，所以这个方案比传统的dymaic map更为有效，而且Cisco-Center端的配置无需增加，就可以与无数分支建立隧道。
总结
关于OSPF的一个小特性，不同网段建立邻居，只要掌握了满足的条件即可，有时候能帮助在特殊环境下解决一些问题，比如这次介绍的DVTI，还有EZVPN中的网络扩展模式也一样可以利用OSPF的特性建立邻居。 所以，我们学习技术来说，细节决定成败，很多时候的细节问题能解决许多的时。
