VLAN详解系列:(3)VLAN的访问链接以及静态VLAN与动态VLAN的比较

【汇总】通俗易懂学VLAN

文档帖子汇总实战系列学习视频学习必备软件
    博主也只是业余时间写写技术文档,请大家见谅,大家觉得不错的话,可以推荐给朋友哦,博主会努力推出更好的系列文档的。如果大家有任何疑问或者文中有错误跟疏忽的地方,欢迎大家留言指出,博主看到后会第一时间修改,谢谢大家的支持,更多技术文章尽在网络之路博客,http://ccieh3c.com

交换机的端口

交换机的端口,可以分为以下两种:

l访问链接(Access Link)
l汇聚链接(Trunk Link)

接下来就让我们来依次学习这两种不同端口的特征。这一讲,首先学习“访问链接”。

访问链接

访问链接,指的是“只属于一个VLAN,且仅向该VLAN转发数据帧”的端口。在大多数情况下,访问链接所连的是客户机。
通常设置VLAN的顺序是:

l生成VLAN
l设定访问链接(决定各端口属于哪一个VLAN)

设定访问链接的手法,可以是事先固定的、也可以是根据所连的计算机而动态改变设定。前者被称为“静态VLAN”、后者自然就是“动态VLAN”了。

静态VLAN

静态VLAN又被称为基于端口的VLAN(Port Based VLAN)。顾名思义,就是明确指定各端口属于哪个VLAN的设定方法。

vlan

由于需要一个个端口地指定,因此当网络中的计算机数目超过一定数字(比如数百台)后,设定操作就会变得烦杂无比。并且,客户机每次变更所连端口,都必须同时更改该端口所属VLAN的设定——这显然不适合那些需要频繁改变拓补结构的网络

动态VLAN

另一方面,动态VLAN则是根据每个端口所连的计算机,随时改变端口所属的VLAN。这就可以避免上述的更改设定之类的操作。动态VLAN可以大致分为3类:

l基于MAC地址的VLAN(MAC Based VLAN)
l基于子网的VLAN(Subnet Based VLAN)
l基于用户的VLAN(User Based VLAN)

其间的差异,主要在于根据OSI参照模型哪一层的信息决定端口所属的VLAN。
基于MAC地址的VLAN,就是通过查询并记录端口所连计算机上网卡的MAC地址来决定端口的所属。假定有一个MAC地址“A”被交换机设定为属于VLAN“10”,那么不论MAC地址为“A”的这台计算机连在交换机哪个端口,该端口都会被划分到VLAN10中去。计算机连在端口1时,端口1属于VLAN10;而计算机连在端口2时,则是端口2属于VLAN10。

vlan

由于是基于MAC地址决定所属VLAN的,因此可以理解为这是一种在OSI的第二层设定访问链接的办法。
但是,基于MAC地址的VLAN,在设定时必须调查所连接的所有计算机的MAC地址并加以登录。而且如果计算机交换了网卡,还是需要更改设定。

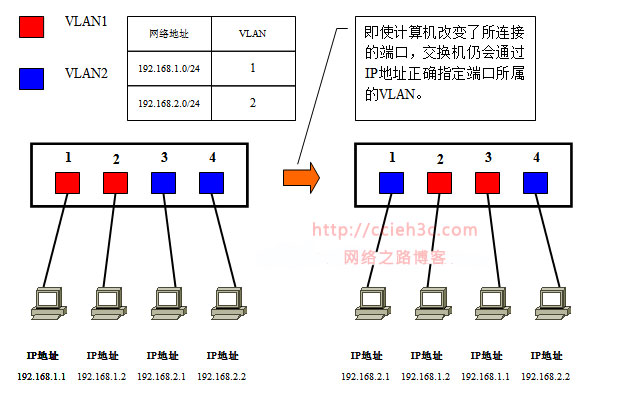

基于子网的VLAN,则是通过所连计算机的IP地址,来决定端口所属VLAN的。不像基于MAC地址的VLAN,即使计算机因为交换了网卡或是其他原因导致MAC地址改变,只要它的IP地址不变,就仍可以加入原先设定的VLAN。

vlan

因此,与基于MAC地址的VLAN相比,能够更为简便地改变网络结构。IP地址是OSI参照模型中第三层的信息,所以我们可以理解为基于子网的VLAN是一种在OSI的第三层设定访问链接的方法。

基于用户的VLAN,则是根据交换机各端口所连的计算机上当前登录的用户,来决定该端口属于哪个VLAN。这里的用户识别信息,一般是计算机操作系统登录的用户,比如可以是Windows域中使用的用户名。这些用户名信息,属于OSI第四层以上的信息。
总的来说,决定端口所属VLAN时利用的信息在OSI中的层面越高,就越适于构建灵活多变的网络。

访问链接的总结

综上所述,设定访问链接的手法有静态VLAN和动态VLAN两种,其中动态VLAN又可以继续细分成几个小类。
其中基于子网的VLAN和基于用户的VLAN有可能是网络设备厂商使用独有的协议实现的,不同厂商的设备之间互联有可能出现兼容性问题;因此在选择交换机时,一定要注意事先确认。

下表总结了静态VLAN和动态VLAN的相关信息。



种类 解说
静态VLAN(基于端口的VLAN) 将交换机的各端口固定指派给VLAN
动态VLAN 基于MAC地址的VLAN 根据各端口所连计算机的MAC地址设定
基于子网的VLAN 根据各端口所连计算机的IP地址设定
基于用户的VLAN 根据端口所连计算机上登录用户设定

目前思科交换机之支持,基于静态的VLAN划分,默认不支持下面动态的VLAN划分,可以基于dot1x的方式来做。而华为 H3C则支持。
