【汇总】通俗易懂学VLAN
拓扑说明
关于华为的MUX-VLAN,分为Principal VLAN(这种称为主VLAN),Subordinate VLAN(这种称为从VLAN,下面又可以划分两种,一种为 Group VLAN【这种为互通性VLAN,也就是属于该组的VLAN的接口主机都能互通】,另外一种Separate VLAN【隔离型VLAN,加入该VLAN的接口主机之间不能互通】),而主VLAN里面通过关联,让交换机支持哪些VLAN属于这些定义的里面,而且从VLAN里面的2种VLAN类型,都可以访问主VLAN的流量跟主机。
环境说明
主VLAN定义为VLAN 2
从VLAN的group vlan为VLAN 3
从VLAN的Separate vlan为VLAN 4
其中client 1~2属于VLAN 3(两台机子是可以互访的),Client 3~4是属于VLAN 4(之间不能互访),Server为VLAN 2(VLAN 3与4的主机都可以访问VLAN 2)
1、创建对应的VLAN,把接口加入对应的VLAN。
创建VLAN
[HW-SW]vlan batch 2 3 4
加入VLAN 3的接口
[HW-SW]int e0/0/1
[HW-SW-Ethernet0/0/1]port link-type access
[HW-SW-Ethernet0/0/1]port default vlan 3
[HW-SW]int e0/0/2
[HW-SW-Ethernet0/0/2]port link-type access
[HW-SW-Ethernet0/0/2]port default vlan 3
加入VLAN 4的接口
[HW-SW]int e0/0/4
[HW-SW-Ethernet0/0/4]port link-type access
[HW-SW-Ethernet0/0/4]port default vlan 4
[HW-SW]int e0/0/5
[HW-SW-Ethernet0/0/5]port link-type access
[HW-SW-Ethernet0/0/5]port default vlan 4
加入VLAN2的接口
[HW-SW]int e0/0/3
[HW-SW-Ethernet0/0/3]port link-type access
[HW-SW-Ethernet0/0/3]port default vlan 2
2、定义主VLAN,以及关联从VLAN。
[HW-SW]vlan 2
[HW-SW-vlan2]mux-vlan
[HW-SW-vlan2]subordinate group 3
[HW-SW-vlan2]subordinate separate 4

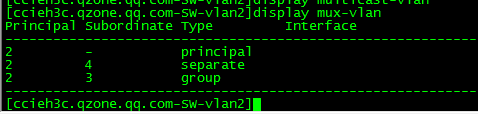

可以看到这里VLAN 2为主VLAN,而VLAN 3 4为从VLAN的不同类型。
3、关于是否能创建VLANIF接口
在V21C版本是不可以创建VLANIF接口的,但是在V23C后就可了,这样可以实现所有的网关都为主VLAN的接口,其他VLAN作为从VLAN进行隔离,实现需要的效果,在不能创建VLANIF接口的时候,可以在汇聚上面部署super-vlan来配合MAX-VLAN来进行。
4、接口启用mux-vlan功能
[HW-SW]port-group 1
[HW-SW-port-group-1]group-member e0/0/1 to e0/0/5
[HW-SW-port-group-1]port mux-vlan enable
说明:低版本的交换机不支持range同时配置多接口的功能,所以这里只能通过端口组的形式来配置。
5、测试
由于该版本不支持VLANIF接口,所以必须手动配置IP。
VLAN 2(IP地址:192.168.1.5)
VLAN 3(IP地址:192.168.1.1~2,之间可以互通)
VLAN 4(IP地址:192.168.1.3~4,之间不能互通)

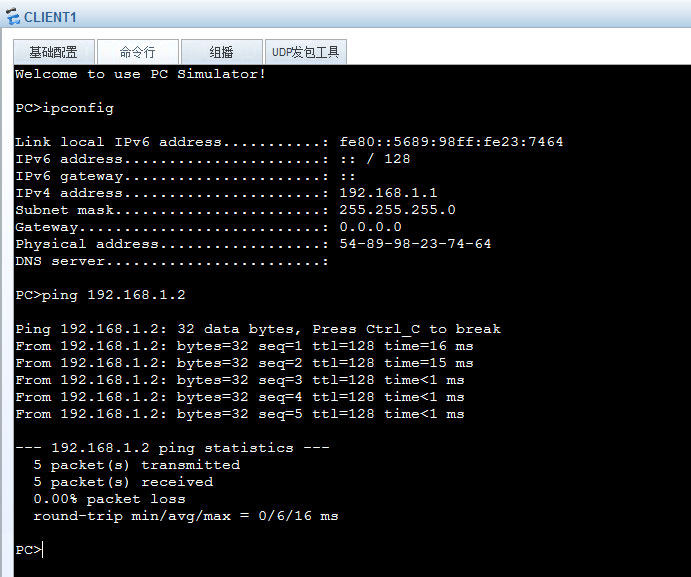

VLAN 3测试

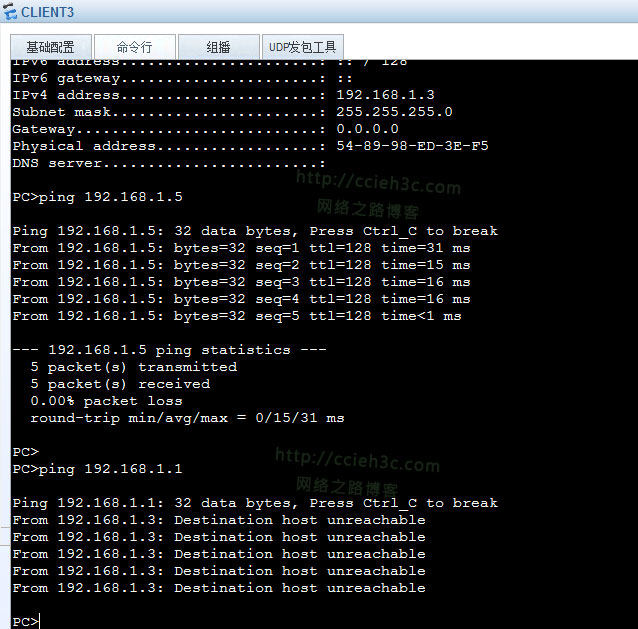

VLAN 4测试

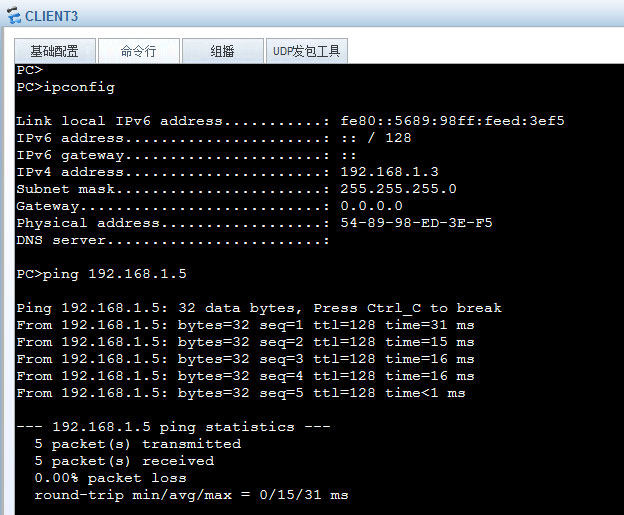

VLAN 2与VLAN 3访问VLAN 2以及VLAN 2能否访问VLAN 3
可以看到VLAN 3之间是可以互通的,VLAN 4之间是不能互通,而VLAN 2与VLAN 3都能访问VLAN 2,但是VLAN 2与3之间不能互访。
