【汇总】vWLC的使用方法与无线组网
说明
vWLC还可以安装在VMware Exsi以及其他虚拟化产品中(也是Cisco推荐的),这里介绍如何安装在exsi中,在个人版中虽然可以做实验,但是由于网卡不支持VLAN Trunk功能,所以在Exsi下会发挥的更好,当然这个看个人环境来决定,有Exsi就用Exsi没有就用个人版。
拓扑说明
这里都用的真机环境,vWLC装在一台HP的虚拟服务器上面,服务器与交换机之间跑Trunk,AP接交换机的接口为Access,交换机接路由器的接口为access,其中三层交换机作为网关以及DHCP服务器分配,无线下发2个SSID,一个open(172.168.10.0),一个office(172.168.20.0),最终都可以上外网。
Exsi下加载vWLC

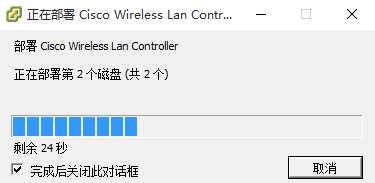

(1)部署OVF模版

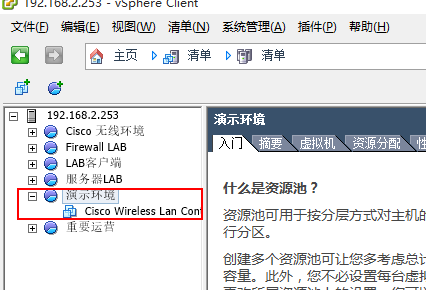

到这里WLC的加载已经完成。

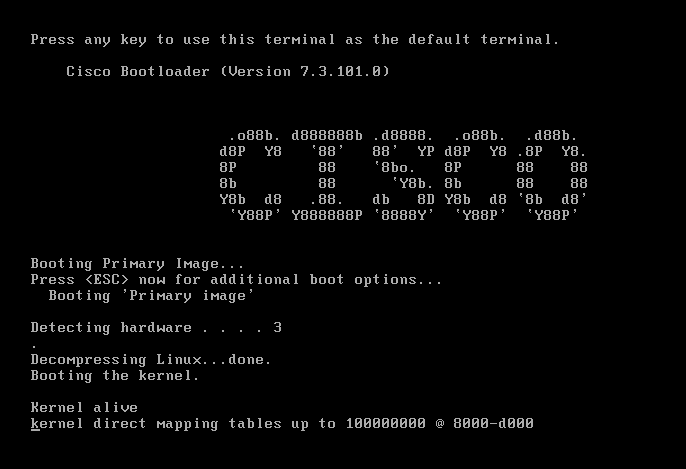

vWLC初始化
注意密码必须有数字、字母跟符号,我这里就是ccieh3c.com
管理主机的网段在 172.168.2.0,那么这个时候我们需要设置下WLC的接口,WLC有2个接口,一个service-interface,这个纯管理用的,另外一个则是management这个是AP上线也可以管理用,所以这里就直接放弃service-interface接口了,随意配置一个IP或者选择DHCP,把management配置好即可。
说下,这个management接口非常重要,这个是跟后续AP上线用的接口,网段可以随意定义(这边已经规划好了是172.168.2.0,大家根据自己实际的设置来),后续可以修改的,用来跟AP建立CAPWAP隧道的,而虚拟网关地址则随便填写一个不可路由的即可,用来做DHCP代理以及WEB认证的

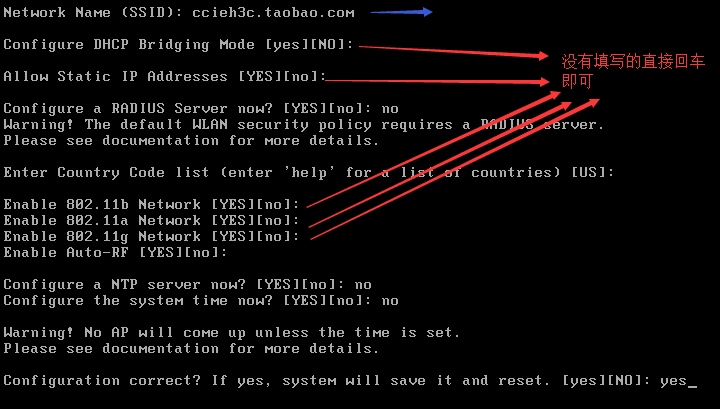

这里说明下,实际的环境,建议把NTP服务器填写了,并且设置正确的时间,因为这对于AP上线非常重要,要证书认证的。

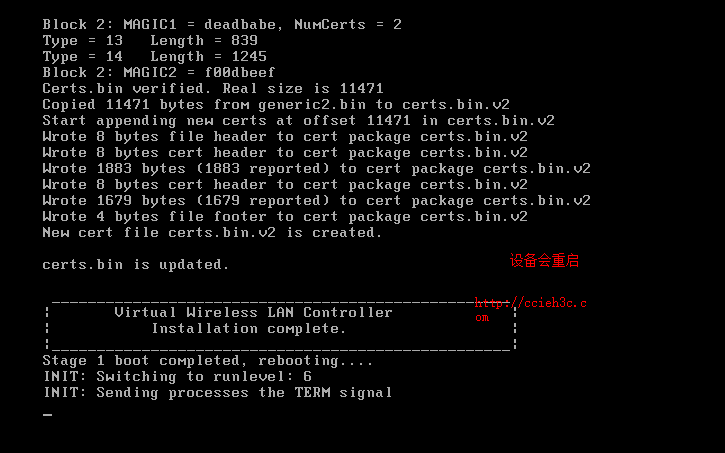

这里用的是虚拟化环境,可以自动同步时间,所以就没搭建NTP服务器了,最后选择yes保存即可,然后设备会重启。
关于网卡定义
Exsi上面网卡是可以设置VLAN以及Trunk的,由于wlc是支持VLAN的,并且必须要划分VLAN来规划不通网段,所以我们需要把接口设置为Trunk,对应的交换机也为Trunk即可。
(1)创建一个新的标准交换机
这一定要选全部

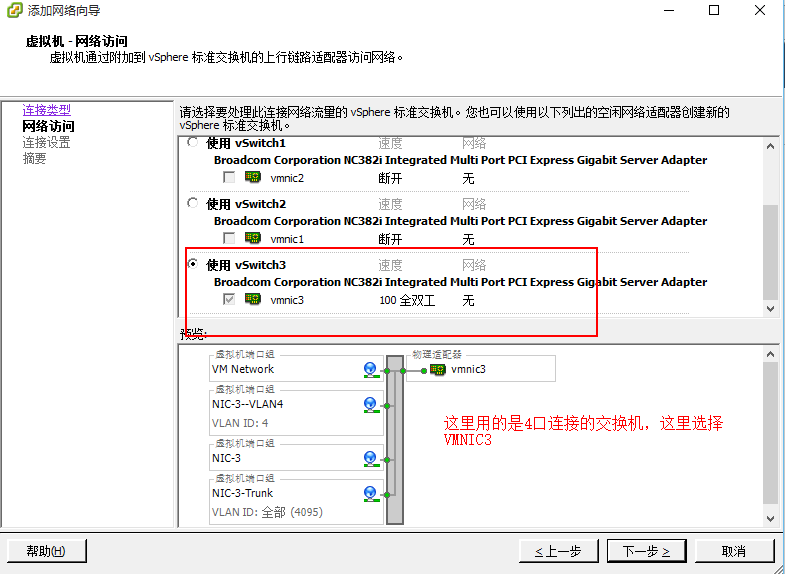

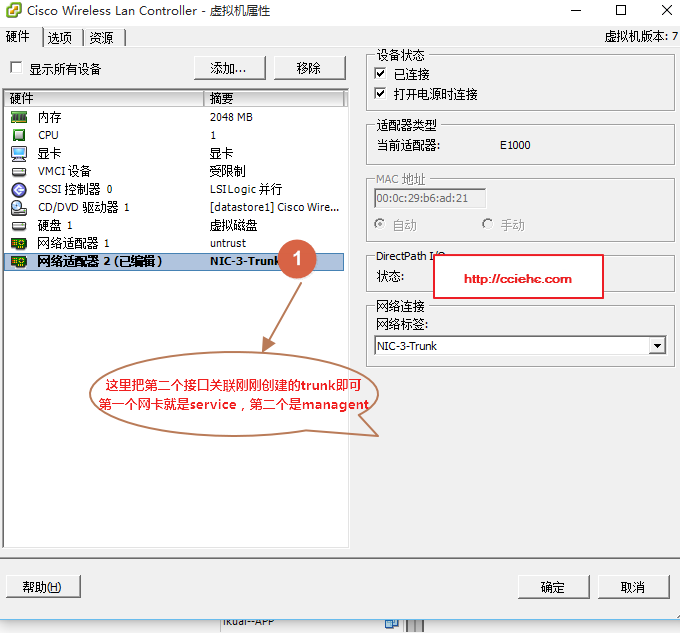

(2)把网卡关联到该虚拟交换机
关于授权
授权的激活之前已经介绍过了,大家可以参考该帖子即可。http://ccieh3c.com/?p=300,激活后AP才能正常上线,否则是无法正常上线的,至此exsi环境下的部署就已经完毕,后续只需要配置了。如果大家有任何疑问或者文中有错误跟疏忽的地方,欢迎大家留言指出,博主看到后会第一时间修改,谢谢大家的支持,更多技术文章尽在网络之路博客,http://ccieh3c.com。
PDF文件:http://pan.baidu.com/s/1gfO94OV
