【汇总】vWLC的使用方法与无线组网
拓扑回顾
这里都用的真机环境，vWLC装在一台HP的虚拟服务器上面，服务器与交换机之间跑Trunk，AP接交换机的接口为Access，交换机接路由器的接口为access，其中三层交换机作为网关以及DHCP服务器分配，无线下发2个SSID，一个open（172.168.10.0），一个office（172.168.20.0），最终都可以上外网。
三层交换机配置
（1）创建VLAN
vlan batch 10 20 100
（2）接口划入对应VLAN
interface GigabitEthernet0/0/4 //对应服务器接口
port link-type trunk
port trunk pvid vlan 100
port trunk allow-pass vlan 10 20 100
interface Ethernet0/0/1 //接AP接口
port link-type access
port default vlan 100
说明：路由器是用的爱快虚拟版本，也是安装在服务器上面的，都是通过对接服务器接口出去，不需要配置。
（3）VLANIF接口与DHCP
dhcp enable
interface Vlanif10
ip address 172.168.10.254 255.255.255.0
dhcp select interface
dhcp server dns-list 172.168.2.2 114.114.114.114
#
interface Vlanif20
ip address 172.168.20.254 255.255.255.0
dhcp select interface
dhcp server dns-list 172.168.2.2 114.114.114.114
#
interface Vlanif100
ip address 172.168.2.254 255.255.255.0
dhcp select interface
前面2个给用户分配，最后一个给AP分配
（4）路由配置
ip route-static 0.0.0.0 0.0.0.0 172.168.2.2 //去往路由器的
爱快路由配置
（1）配置对接VLAN接口
（2） 设置回程路由
爱快的配置就完毕了
WLC配置

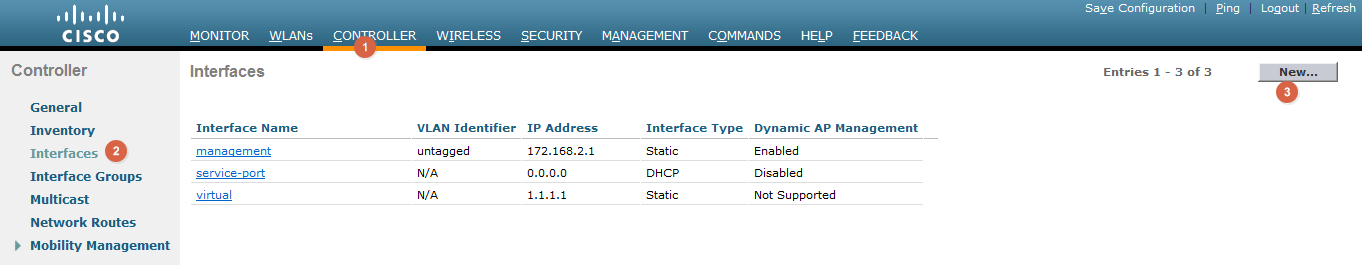

（1） 创建接口

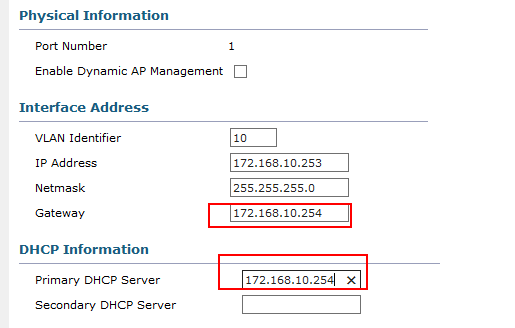

创建2个对应的接口，这个后面关联SSID用的，DHCP地址一定不要指定错误。

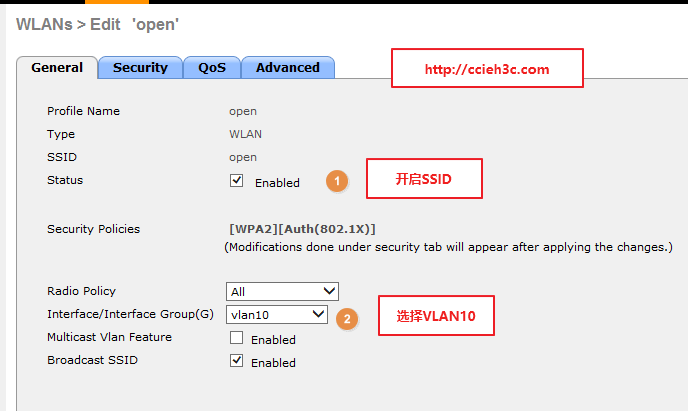

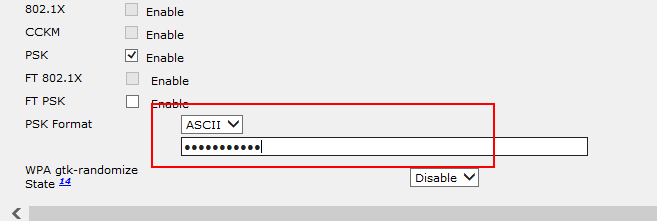

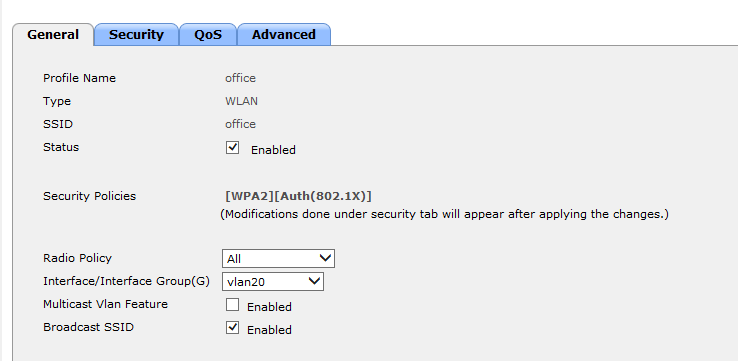

（2） 创建SSID

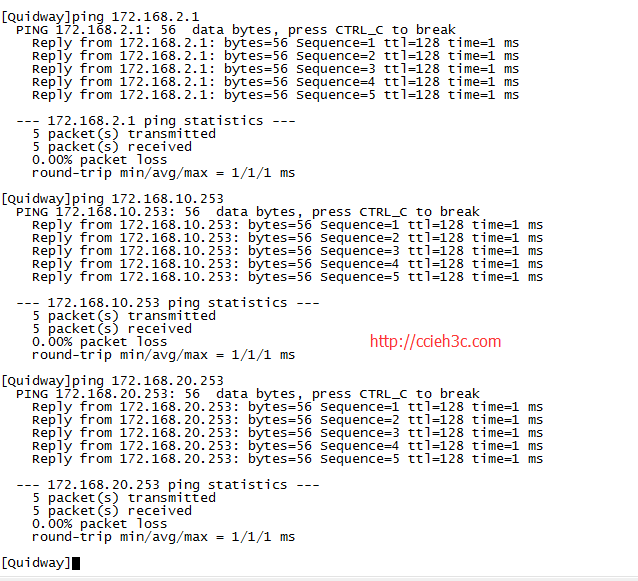

测试连通性
开启AP
上线并且加载配置成功，AP的登录密码 Cisco Cisco Cisco
目前射频是down的，因为目前是Local模式

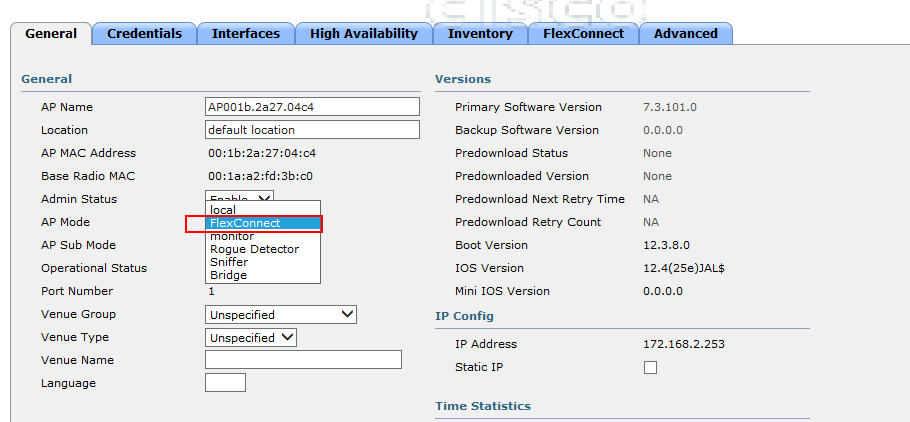

改为Flexconnect，然后重启设备即可。

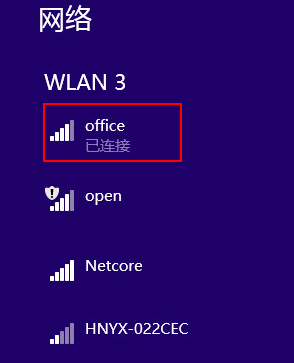

验证测试
这样，一个常见的无线网络就搭建完毕了，大家可以根据自己的扩展加各种服务在里面，组建一个更大的无线网络，前提是您有相对强大的硬件支持，否则比较吃力哦。
PDF文件：http://pan.baidu.com/s/1hsDdedA
