【汇总】TCPIP路由卷一
说明
对于EIGRP来说，核心就是DUAL算法了，它决定EIGRP的很多参数和在网络中快速收敛起到决定性的作用。
DUAL的预备概念
1、一个EIGRP的路由器必须在有效时间内检查到邻居的存在或者丢失，也就是指的Hello包功能
2、当一个可靠的组播传送发送出去后，就必须在规定的时间内收到确认信息
3、当链路代价、链路down/up、和新的邻居发现后，都必须在规定的时间内一次一个的处理，并且是有序的。
4、邻接概念：EIGRP会通过Hello包来发现邻居的存在，当邻居存放在邻居表后，EIGRP试图将邻居关系形成一个邻接，也就是尝试着路由信息的交换，这些路由信息包括从它邻居那所知道的所有关于这些路由的度量值，计算出最优的放入进路由表中。
FD、FC、S、FS的详细分析
如图，地址信息如上，来研究DUAL算法中的FD、FC、S、FS的概念，其中A、B、C路由器以R1、R2、R3来命名
R1(config)#router eigrp 1
R1(config-router)#network 12.1.1.1 0.0.0.0
R1(config-router)#network 10.1.1.1 0.0.0.0
R2(config)#router eigrp 1
R2(config-router)#network 12.1.1.2 0.0.0.0
R2(config-router)#network 10.1.1.2 0.0.0.0
R2(config-router)#network 23.1.1.1 0.0.0.0
R3(config)#router eigrp 1
R3(config-router)#network 23.1.1.2 0.0.0.0
R3(config-router)#network 3.3.3.3 0.0.0.0
这次主要查看 关于3.0.0.0/8的路由信息。

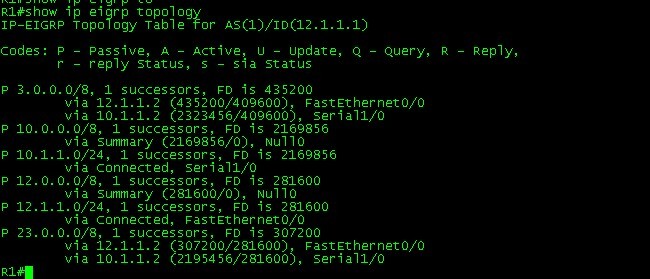

一、FD（Feasible Distance，可行距离）：到达每一个目的地的最小度量值将作为该目的的网络可行距离，出现在路由表中。（其余的放入拓扑表中作于备份），关于3.0.0.0/8这条路由，FD is 435200，可以发现它由两个下一条，一个为435200，一个为2323456，因为435200是最小的，所以，它出现在路由表中，而2323456则作为备份存在。
二、AD （Advertisement distance) :邻居到达该目的地的度量值，也就是指的邻居的FD
可以发现在R1上的关于3.0.0.0/8的度量值是435200，后面还有个409600，这就是AD，邻居到达3.0.0.0/8这条路由的最优度量值

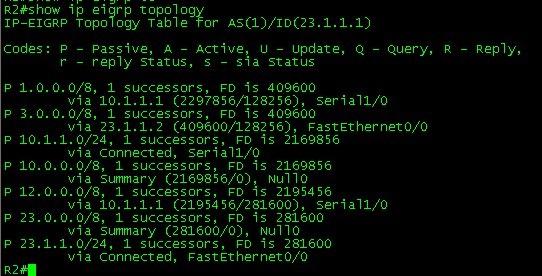

可以看到关于R2上面到达3.0.0.0/8的度量值是409600，也就是R1的AD
三、S（Successor，后继路由器）：抵达目的地最佳的下一跳，也就是FD最小的。
四、FS （Feasible Successor，可行后继路由器）和FC （Feasible Conditions，可行性条件）：
FS的作用就是当有多条路径去往同一个目的地的时候，当满足了特定条件后（也就是FC），它就能成最佳路径的备份。
FC就是规定当什么情况下才能满足这个条件，只有当这条次优路径的AD值小于最佳路径的FD的时候，就相当于FC条件成立了。
还是查看3.0.0.0/8这条路由，它的最优路径是从12.1.1.2走，也就是FD为435200，次优路径为2323456走的是10.1.1.2，这时候它在拓扑表中，是因为次优路径的AD<最佳路径的FD，也就是409600<435200。如果这时候当409600变成436200的时候，那么它就不会出现在拓扑表中，其实是存在的，不过需要通过 show ip eigrp topology all-links才能看到，这在调整cost值的时候，是非常有帮助的。
总结：
2、可行性后继路由器和可行性条件的概念是避免环路的核心技术，也就是说可行性后继路由器到达目的的度量值比本地的更短
3、拓扑表中记录着：1、目的网络的可行距离 2、所有的可行后继路由器 3、每一个可行性后继路由器通告到目的的网络的通告距离，也就是AD。 （其实在拓扑表还记录着其他没有达到FC条件的链路，只是不显示正常的拓扑表中）
4、到达下一跳设备的链路fail或者到达目的地的cost增加，如果存在可行后继路由器，那么可行后继路由器将在次秒的时间内成为后继路由器，极其迅速的收敛
DUAL的有限状态机
当EIGRP不执行扩散计算时，每一条路由都处于稳定状态（passive state），当发生了某种变化的时候就会重新查找可行性后继路由器的存在。
一、当路由器检查到这些变化后，会在本地路由器上执行一个本地计算，如果有FS存在的话，通知有备份路由器存在，不进行扩散更新。
二、如果不存在一台可行性后继路由器的话，那么就进行扩散更新算法，并且比较路由状态改变为活动状态（active state），那么这个路由在扩散更新完之前不能：1、改变路由的后继路由器 2、改变正在通告的路由距离 3、改变路由的FD 4、开始进行另外一个扩散更新算法。
三、当一条路由消失后，并且没有到达该目的可行性后继路由器时候， 就向所有邻居发送query查询包，如果该邻居有去往目的路由的可行性后继路由器，那么就回复一个reply，如果没有可行性后继路由器，那么直接把这条路由变为active状态，并进行扩散更新计算。
四：对于每一个收到查询的路由器邻居，本地路由器将设置一个答复状态标记 （reply status flag）来跟踪所有没有处理的查询，当本地路由器收到发送到所有邻居路由器的查询后，扩散更新完成。
五：在某些情况下，三分钟内没有收到reply，那么该设备将reset所有的邻居。这称之为SIA，cisco专门针对这个问题设计了新的报文：SIA Query和SiA Reply，它的意思是说当A的一条路由出现了问题的时候，它会发送query查询包给B，B收到以后，会把这条路由标记为active，B又没有FS的情况下，那么就会询问C， 假设C这时候链路出现了问题，或者链路带宽拥塞了，导致这个查询回不来，这样在A等待180s后，发现查询还没回来，就把A与B之间的邻居给down了，其实在对于B来说是无辜的，因为是来自C的回应不能正常被收到所导致的，这样是不合理的。在12.1的IOS后，引入了SIA的query和reply报文，当发送了查询包90s后，还没有收到来自邻居的reply信息的话，会发送一个SIA的query报文，如果直连邻居是正常的话，就会回复reply报文，那么就不会因为SIA状态影响无辜的邻居，只有回应不了SIAreply的邻居会被重置掉。
在一个良好的网络中，我们需要尽量避免SIA的出现，避免SIA的出现就是保证牧
这里以三种情况来介绍关于，SIA的情况，以及解决办法
案例分析一：有FS的情况下，关于DUAL的收敛和SIA状态
这是卷一给出的例子，其实很好理解，路由全部收敛完成后，该例子中，Cayley没有可行后继路由器，当和wright的链路失效，由于没有FS的存在，会向Lilienthal发送查询关于10.1.7.0/24的信息。这时候lilenthalL是拥有到达10.1.7.0的可行后继路由器的，也就是Wright，并且这时候lilenthall把Wright变成为后继路由器，紧接着L会发送reply给Cayley，Cayley将把10.1.7.0从active置为Passive状态这是一个被查询设备有可行后继路由器的情况，重新计算新的度量值。（在reply中是附带这个10.1.7.0/24的度量值的）
关于这个例子，完全可以用GNS3搭建，通过debug信息来观看 reply和query的包，主要注意的是，这个例子中是修改了K值的，也就是说只用了延迟作为度量值的参考，并且注意的时候接口延迟的单位是10us，所以需要注意才行。
案例分析二：在没有FS的情况下，但是reply回应不来。
SIA的状态不容易被看见，这时候需要人为的搭建一个SIA的状态出来，地址信息如拓扑，之前已经提到过SIA状态就是当一个路由丢失后，而没有FS的情况下，那么它就会发送查询，当这个查询在3分钟内没有回应的话就会重置邻居关系，但是，有时候直连邻居是无辜的，所以，后续加入了SIA的query和reply报文，在1.5分钟后的时候，就会发送SIA的query，如果邻居回应了reply那么就不会重置邻居，只会重置有问题的邻居。 在这个环境下，我们把C路由器的3.3.3.3给shutdown了，那么它会发送query包，这时候，我们需要做的就是把A和B的holdtime改成200，并且应用一个ACL在B上面，过滤掉来自A的reply回应，这时候SIA状态就会出现了，如果正常的话，那么A和B的EIGRP邻居会down掉，而B与C之间则不会。
A(config)#router eigrp 1
A(config-router)#network 12.1.1.1 0.0.0.0
B(config)#router eigrp 1
B(config-router)#network 12.1.1.2 0.0.0.0
B(config-router)#network 23.1.1.1 0.0.0.0
C(config)#router eigrp 1
C(config-router)#network 3.3.3.3 0.0.0.0
C(config-router)#network 23.1.1.2 0.0.0.0
A(config)#int f0/0
A(config-if)#ip hold-time eigrp 1 200
B(config)#int f0/1
B(config-if)#ip hold-time eigrp 1 200
可以看到关于hold时间已经为200了，这样更改是为了SIA状态的出现。
B(config)#access-list 100 deny eigrp any any
B(config)#access-list 100 permit ip any
B(config)#int f0/1
B(config-if)#ip access-group 100 in
C(config)#int lo 0
C(config-if)#shutdown
C#debug eigrp packets siAquery siAreply reply request
这时候，把ACL挂上以后，就把C的loopback口该down掉，同时开启EIGRP的SIA查询和应答。

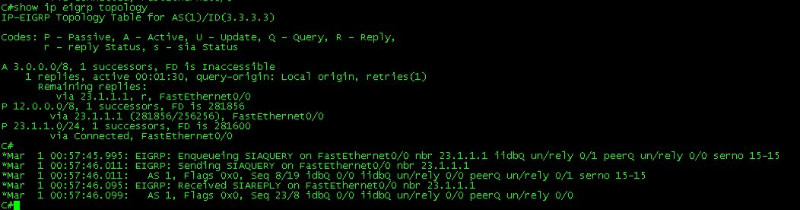

在1分30s的时候，C发送了SIAquery的擦新，并且收到了来自B的reply，可以通过debug信息查看到。
这时候查看B的状态

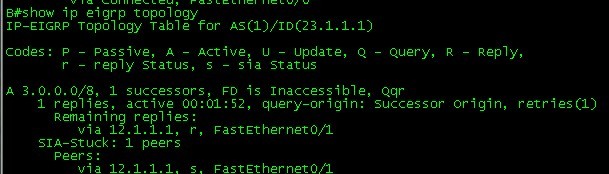

这时候，B状态显示也为A，也就是active，并且对于状态是Qqr也就是是query状态（发给A路由器了），reply（回应C路由器），replay status（回应给C路由器的） ，这时候还在等待A的查询，但是，A回应了查询的，被B的ACL给拒绝掉了，所以，回应不来。
这时候，当B的拓扑表中关于3.0.0.0/8的Successor 到达2分58s后，他还没有收到来自A的回应，所以，当2s过后，从拓扑表中删除，并且提示是 邻居down，原因是stuck in ative。
这时候在B路由器上只有关于C路由器的信息了，而A则没有了。
这时候C也收到了来自B的回应，在2分59s的时候，3.0.0.0/8路由还是A状态，当到了3分钟后，就从拓扑表中消失了。
总结：可以看出来，当出现 SIA状态是非常麻烦的，并且在大型网络中，网络的范围很大的话，很有可能SIA状态出现，并且在3分钟内收不到回应，所以，我们在设计网络的时候，一定要保证目的路由有FS存在，这样收敛死非常快的，也不会出现SIA状态，另外就是stub的应用了。
案例分析三：stub区域的应用
这个环境是继续上个案例来分析的，不过这时候，我们把A路由器设置为stub区域，stub区域的作用就是B路由器不会发送reqer到stub区域的EIGRP邻居，同样的方法把loopback给shutdown了，A与B之间的邻居是否会出现问题。
环境的搭建参考案例分析二，一模一样的，唯一的区别就是在A上面定义为stbu区域
A(config)#router eigrp 1
A(config-router)#eigrp stub

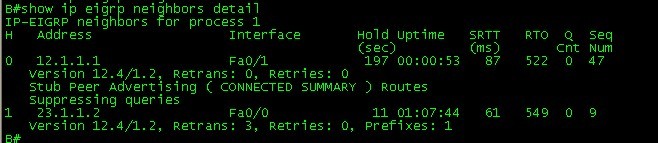

可以通过show ip eigrp neighors detail来查看邻居是否为stub，可以看都关于12.1.1.1是stub区域。
这时候同样的把loopback给shutdwn，查看这个SIA状态是否会影响到A与B的邻居，注意B上面的ACL和hold时间都是与案例分析二一样的。

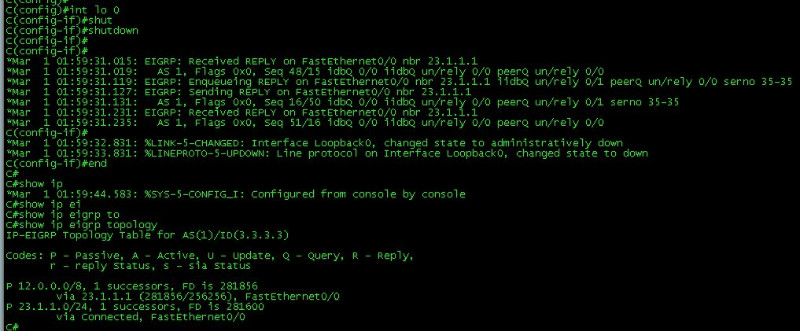

可以看到，当把loopback0 shutdown后，EIGRP发送那个了Request，立马收到了来自B的reply，这时候在查看top表，发现已经收敛完成了，从这点上可以看出来，B并没有发送给stub区域，直接回应了reply给C，这时候收敛是非常迅速的。
总结：这次主要介绍了DUAL算法和SIA状态在EIGRP的关键性，这是在设计EIGRP时候的必须明白的事情，一个EIGRP网络的好坏取决于是否都有FS的存在，现在EIGRP在银行和证卷行业还是应用的非常多的，如果不是私有协议的话，我相信不会比OSPF应用的少。这里还有stub区域还有许多参数，将在下篇进行介绍，这次主要介绍DUAL算法和SIA状态的解决方案。
