【汇总】TCPIP路由卷一
说明
关于EIGRP stub后面还有许多参数，并且还有许多features，只有明白了这些参数的意思，后续设计stub区域的时候，才不会困惑，并且对于EIGRP还有汇总，EIGRP的汇总是我最喜欢的特性了，可以随时随地的进行汇总，leak-map可能是比较陌生的参数了，我习惯称为路由泄露，也是EIGRP的一个很大的改进。
案例分析一：Stub区域参数的应用
地址信息如图所示，整个环境处于EIGRP，但是，A处于分支机构，设置为stub区域，避免不必要的查询，B和C为Center，主要研究stub参数的应用。
A(config)#router eigrp 1
A(config-router)#network 0.0.0.0 0.0.0.0
A(config-router)#eigrp stub
B(config)#router eigrp 1
B(config-router)#network 0.0.0.0 0.0.0.0
C(config)#router eigrp 1
C(config-router)#network 0.0.0.0 0.0.0.0
D(config)#router eigrp 1
D(config-router)#network 0.0.0.0 0.0.0.0
（这里我宣告以一个偷懒的方式了，全部宣告进EIGRP里面）
关于stub的参数有6种，默认情况下处于connected 和 summary。
一、Default 参数
可以看到 show run里面默认是conected 和 summary的
这时候在D上面查看路由发现只有关于A本身的路由，这是因为stub的参数是conteced的含义，只发送自身直连的路由信息，默认还有个summary，也就是说如果这时候A上面还有个汇总路由的话，那么它也会被D学习到。
A(config)#int f0/1
A(config-if)#ip summary-address eigrp 1 23.0.0.0 240.0.0.0
这时候在A上面进行汇总，查看D路由器路由表的情况
这时候D路由器上面就有条汇总路由了，至于为什么是16，这是因为子网掩码导致的。
这里强调下关于stub参数的含义，只是针对stub本身路由来说的，也就是说只有当stub路由器本身的直连 或者自身的汇总路由才会发送给邻居。
二、Redistribute 和 static
第二组参数就是Redistribute和static了，这两组参数是可以组合的。
这时候在A上面添加了一个静态路由，那么D是否能收到这条路由呢？
这时候D并没有关于静态路由的学习，这是为什么呢？
A(config)#router eigrp 1
A(config-router)#redistribute static
这时候关于3.3.3.3的路由就被学习到了，关于redistribute也一样，只要是在A上面进行重分布进来的路由信息都会传递给邻居。
三、received-only
A(config)#router eigrp 1
A(config-router)#eigrp stub receive-only
对于receive-only来说非常好理解，就是说stub路由器只接收路由，而不转发任何路由信息给其他邻居路由器，所以，它和其他参数是冲突的。
四、leak-map
在这么个环境下，总部通过下放默认路由来引入分部的流量走总部，而分部的流量以一个汇总条目给总部，这样对于之前提到过的参数是不好实现的，这时候Cisco提出了leak-map的参数，泄露的意思，我们看怎么实现这个效果。
C(config)#ip route 0.0.0.0 0.0.0.0 null 0
C(config)#router eigrp 1
C(config-router)#redistribute static
在总部路由器上下放一条默认路由，让B、和A都能学习到，这时候由于A是末节区域，它不会传递给D。
这时候是学习到关于默认路由信息了。
这时候D是没有这条路由信息的。
A(config)#access-list 1 permit 0.0.0.0 0.0.0.0
A(config)#route-map stub permit 10
A(config-route-map)#match ip address 1
A(config)#router eigrp 1
A(config-router)#eigrp stub leak-map stub
这时候，完全可以看到D路由器上只有一条默认路由，这对于分支来说是够了的，它就只需要去往总部的流量引入即可。
那么分支有去总部的流量了，但是总部没有返回的流量，我们因该怎么设计的好呢。
这时候，我们完全可以在A路由器上汇总分支网络的路由，也就是实际通讯网络的条目即可，比如192.168.0.0/16网段，而中间经过路由器的网段则不需要知道，因为总部只需要知道怎么去往实际通讯流量即可，中间路由器有每个细节的路由，知道怎么去转发。
A(config-router)#eigrp stub summary leak-map stub 这时候可以这样组合即可
关于EIGRP Stub区域的应用就说到这，这是卷一提及比较少的部分，我也只是入门而已，还有许多的功能可以应用，根据实际情况来考虑即可。
案例分析二：EIGRP的路由汇总
我喜欢EIGRP这个协议的另外一个原因就是可以随时随地的进行汇总，它不像OSPF一样，必须在ABR或者ASBR上面才能汇总，这使得我在部署VPN的时候，Center做汇总非常好，而EIGRP则很好的实现了。
自动汇总：对于EIGRP来说，在低版本IOS上面是开启了自动汇总的，但是，在15.0的IOS中是关闭的，并且自动汇总在现网中有许多的弊端，我们通常需要手工进行汇总，这样既精确又不会出现路由环路或者次优路径问题。
关闭命令很简单，no auto-summary ，另外，注意一个特性就是EIGRP的自动汇总只会汇总自身宣告的路由，而不会改变邻居传递的路由信息。
我们做汇总信息，尽量是靠源来做，因为这样更加能节约中间路由器的资源，当然有些时候需要根据环境来定义，而不是盲目的根据这个原则来。

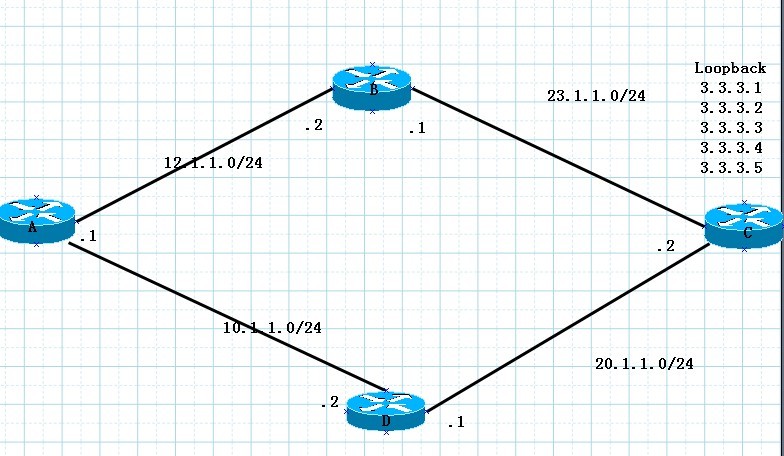

地址信息如图，A去往3.3.3.0网段有两条路径可以去往，并且在A上面实现了负载均衡的效果，这时候需要在B和D做汇总，在A上面看到的为3.3.3.0/24的条目，并且负载均衡
A(config)#router eigrp 1
A(config-router)#no auto-summary
A(config-router)#network 0.0.0.0
B(config)#router eigrp 1
B(config-router)#no auto-summary
B(config-router)#network 0.0.0.0
D(config)#router eigrp 1
D(config-router)#network 0.0.0.0
D(config-router)#no auto-summary
C(config)#router eigrp 1
C(config-router)#no auto-summary
C(config-router)#network 0.0.0.0 0.0.0.0

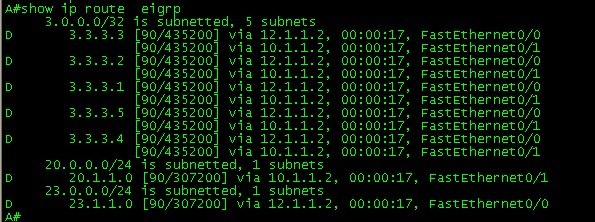

可以看到关于3.3.3.0网段的全部负载均衡了，但是对于如果一个庞大的路由表来说，对于路由器的内存和查表的速度会大大降低，所以，我们可以进行路由汇总，另外路由汇总的一个好处就是隐藏不稳定的网络，假设一个路由条目老出现翻动的话，那么对于CPU影响是非常大的，而对于汇总后的路由，则不会出现这个情况。
这时候在B和D上面进行路由汇总
B(config)#int f0/0
B(config-if)#ip summary-address eigrp 1 3.3.3.0 255.255.255.0
D(config)#int f0/1
D(config-if)#ip summary-address eigrp 1 3.3.3.0 255.255.255.0

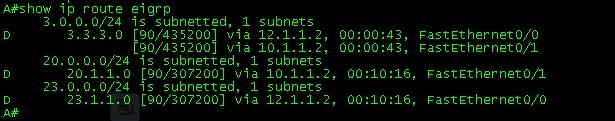

这时候就进行汇总了，对于A路由器上来说，只有出现了一个路由条目信息。
汇总后的其他特性
可以看到在汇总的路由器上出现了一个汇总条目指向 null0的路由，为什么对于EIGRP来说，会产生这么个路由条目呢，并且它的AD值是5，而RIP却不会产生，这就是高级路由协议的特性，自动产生一个指向null0接口的汇总路由，目的就是防止环路。
可以看到distance 为5。
总结：
2、当做手动汇总一定在路由出方向做，会自动产生一条汇总路由信息指向Null0接口，为了防止环路。
3、当明细路由一直存在，那么汇总路由就不会消失
4、Metric选取明细路由中最小的一条。
5、汇总路由的Metric为5，本地有效， 作用是为了防止环路的产生
6、 汇总的好处：1、隐藏网络的不稳定性 2、节约路由表体积，减少链路资源消耗
关于EIGR leak-map在EIGRP汇总中的使用
假设有这么种情况，希望A访问单数网段的时候走D路径，可能它们是服务器需要防火墙检测流量是否合法，而双数则走B路径。这时候，汇总后EIGRP提供了一个特性，也是路由泄露，把一些特殊情况需要知道明细路由，告诉给A。
B(config)#access-list 1 permit 3.3.3.0 0.0.0.254
B(config)#route-map stub permit 10
B(config-route-map)#match ip address 1
B(config)#int f0/0
B(config-if)#ip summary-address eigrp 1 3.3.3.0 255.255.255.0 leak-map stub
D(config)#access-list 1 permit 3.3.3.1 0.0.0.254
D(config)#route-map stub permit 10
D(config-route-map)#match ip address 1
D(config)#interface f0/1
D(config-if)#ip summary-address eigrp 1 3.3.3.0 255.255.255.0 leak-map stub
可以看到关于 3.3.3.1、3、5走的都是10.1.1.2，也就是有防火墙的地方，而 2、4走到都是12.1.1.2，关于ACL的写法，这是IE的一个考点，也就是匹配奇数和偶数的路由。
总结：这次详细介绍了关于EIGRP的leak-map、stub和汇总路由的特性，这些都是工作中特别重要的，关于leak-map对于一些特殊需求的时候，还是非常有用的。
