华为路由交换由浅入深系列（十三）：华为小型网络组网模型讲解（AR系列路由器+S5700交换机）

【汇总】华为路由交换由浅入深系列

文档帖子汇总学习视频实战系列学习必备软件博主也只是业余时间写写技术文档，请大家见谅，大家觉得不错的话，可以推荐给朋友哦，博主会努力推出更好的系列文档的。如果大家有任何疑问或者文中有错误跟疏忽的地方，欢迎大家留言指出，博主看到后会第一时间修改，谢谢大家的支持，更多技术文章尽在网络之路博客，http://ccieh3c.com 。

说明

AR2220加S5700联通外网的例子,在S5700下划分了三个vlan,vlan100连接路由器,别的两个vlan都可以访问外网,vlan之间默认是互通的，就是把VLAN、静态路由、默认路由、NAT、ACL综合了一下，适合初学者，也适合小型网络的搭建，遇到类似的朋友可以进行参考。

掌握目标

一、交换机配置
（1）VLAN划分与接口加入
（2）VLAN接口定义
（3）默认路由
（4）DHCP配置

二、路由器配置
（1）静态/默认路由配置
（2）NAT配置

拓扑

huawei

1、三层交换机配置

【创建VLAN需要】
[HW-SW]vlan batch 2 100

【把接口加入到对应的VLAN】
[HW-SW]int g0/0/3
[HW-SW-GigabitEthernet0/0/3]port link-type access
[HW-SW-GigabitEthernet0/0/3]port default vlan 2

[HW-SW]int g0/0/1
[HW-SW-GigabitEthernet0/0/1]port link-type access
[HW-SW-GigabitEthernet0/0/1]port default vlan 100
说明：默认的情况下，G0/0/1输入VLAN 1，所以不需要修改，而G0/0/3则连接出口路由器的接口，划入到对应的VLAN 100。

【创建VLANIF接口，作为对应VLAN的网关】
[HW-SW]int Vlanif 1
[HW-SW-Vlanif1]ip address 192.168.0.254 24

[HW-SW]int Vlanif 2
[HW-SW-Vlanif2]ip address 192.168.2.254 24

[HW-SW]int vlan 100
[HW-SW-Vlanif100]ip address 1.1.1.2 24

【DHCP配置，让客户获取到地址】
[HW-SW]dhcp enable

[HW-SW]int vlan 1
[HW-SW-Vlanif1]dhcp select interface
[HW-SW-Vlanif1]
[HW-SW-Vlanif1]dhcp server dns-list 114.114.114.114
[HW-SW-Vlanif1]dhcp server domain-name ccieh3c.taobao.com

[HW-SW]int vlan 2
[HW-SW-Vlanif2]dhcp select interface
[HW-SW-Vlanif2]dhcp server dns-list 114.114.114.114
[HW-SW-Vlanif2]dhcp server domain-name ccieh3c.taobao.com

【默认路由配置】
[HW-SW]ip route-static 0.0.0.0 0 1.1.1.1

说明：接入客户的交换机配置内容其实很简单（1）配置VLAN，并且让接口输入该VLAN，这样PC发送的流量就只发送到该VLAN内处理。（2）每个VLAN的VLANIF接口配置，它们主要作为三层网关的通信，每个VLAN一个子网，每个子网有一个网关，PC上面定义的网关就是为VLANIF接口（3）DHCP服务，如果客户端比较多，手动配置地址很麻烦，所以这里采用DHCP动态分配地址，DNS、域名等参数（4）默认路由，由于PC最终需要访问其他网络或者外网，它们会把数据包发给三层交换机处理，交换机必须把数据包交给网关，而且出口只有一个，所以用默认路由来匹配是最合适的。

想系统的学习DHCP，可以看 DHCP原理及在企业中的应用

2、出口路由器配置

【配置接口地址】
[HW-GW]int g0/0/0
[HW-GW-GigabitEthernet0/0/0]ip address 1.1.1.1 24

[HW-GW]int g0/0/1
[HW-GW-GigabitEthernet0/0/1]ip address 192.168.1.150 24

【路由配置】

[HW-GW]ip route-static 192.168.0.0 24 1.1.1.2
[HW-GW]ip route-static 192.168.2.0 24 1.1.1.2

[HW-GW]ip route-static 0.0.0.0 0 192.168.1.254
说明：前面2条是做回程路由，当数据包从网关返回的时候，知道发给哪个设备。第三条路由则是访问外网的时候全部发往外网设备。

【NAT配置】
定义ACL，匹配内网网段，做NAT转换
[HW-GW]acl number 3000
[HW-GW-acl-adv-3000]rule permit ip source 192.168.0.0 0.0.0.255
[HW-GW-acl-adv-3000]rule permit ip source 192.168.2.0 0.0.0.255

外网口配置easy-ip，关联ACL 3000
[HW-GW]int g0/0/1
[HW-GW-GigabitEthernet0/0/1]nat outbound 3000
说明：作用就是当匹配了ACL 3000里面的rule的时候，可以把源地址转换成出接口地址访问internet。

三、验证

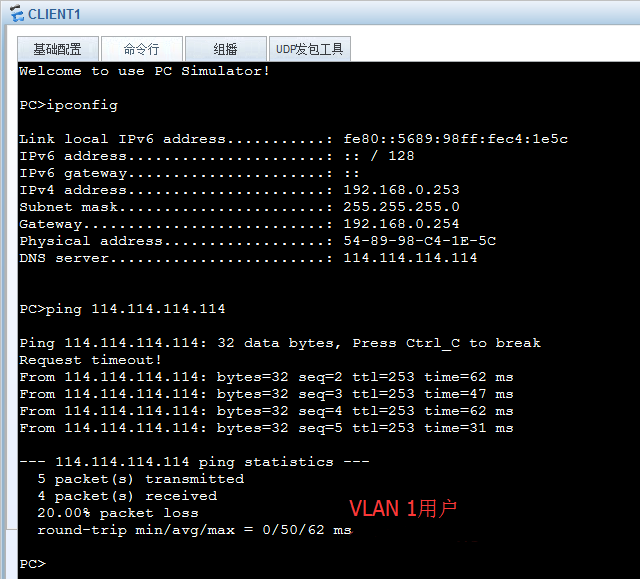

（1）VLAN 1的用户测试

huawei
huawei

可以看到VLAN 1的PC已经获取到了IP，并且网关跟DNS都有，访问114.114.114.114也访问了，而且NAT有转换项。
（2）VLAN 2的用户测试

huawei
huawei

同样访问木有问题。

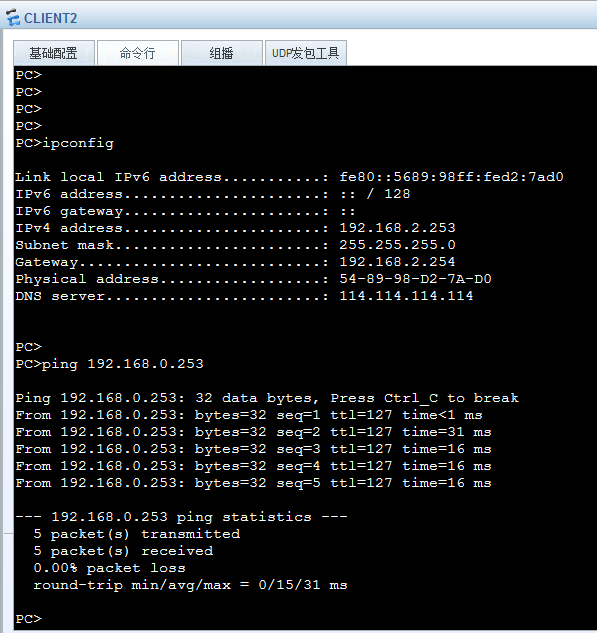

（3）VLAN 1与VLAN 2之间的用户互访

huawei
huawei

策略限制

如果要限制VLAN 1 VLAN 2的用户可以通过端口隔离技术实现，是限制VLAN 1 VLAN2的部分用户之间不能互访，则必须通过ACL。这两个可以具体参考下面的汇总系列，有端口隔离以及ACL的详细讲解。
