华为路由交换由浅入深系列(八)-交换综合实验(包含Hybrid,MAC VLAN、三层路由及单臂路由)

【汇总】华为路由交换由浅入深系列

文档帖子汇总学习视频实战系列学习必备软件
    博主也只是业余时间写写技术文档,请大家见谅,大家觉得不错的话,可以推荐给朋友哦,博主会努力推出更好的系列文档的。如果大家有任何疑问或者文中有错误跟疏忽的地方,欢迎大家留言指出,博主看到后会第一时间修改,谢谢大家的支持,更多技术文章尽在网络之路博客,http://ccieh3c.com

说明

华为路由交换由浅入深系列(八)-交换综合实验(包含HybridMAC VLAN三层路由单臂路由

实验拓扑:

huawei

对于华为的Access、Trunk、Hybrid接口处理数据报文不清楚的朋友可以看该说明
《交换机三种端口模式Access、Hybrid和Trunk的理解》,前面有

lsw1实验配置:

[lsw1]dis cu
#
sysname lsw1
#
vlan batch 10 20 30 40 110 120 199
#
dhcp enable
# (这里是三层交换的配置,可以替换成单臂路由的配置,见最后)
interface Vlanif10
ip address 192.168.10.1 255.255.255.0
dhcp select interface
dhcp server dns-list 8.8.8.8
#
interface Vlanif20
ip address 192.168.20.1 255.255.255.0
dhcp select interface
dhcp server dns-list 8.8.8.8
#
interface Vlanif30
ip address 192.168.30.1 255.255.255.0
dhcp select interface
dhcp server dns-list 8.8.8.8
#
interface Vlanif40
ip address 192.168.40.1 255.255.255.0
dhcp select interface
dhcp server dns-list 8.8.8.8
#
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/2
port link-type trunk
port trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/3
port link-type trunk
port trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/4
port link-type trunk
port trunk allow-pass vlan 2 to 4094
#(这里演示的hybrid 接口的使用场景,配置完后接口57可以通,接口67可以通,接口56不能通信)
interface GigabitEthernet0/0/5
port hybrid pvid vlan 110
port hybrid untagged vlan 110 199
#
interface GigabitEthernet0/0/6
port hybrid pvid vlan 120
port hybrid untagged vlan 120 199
#
interface GigabitEthernet0/0/7
port hybrid pvid vlan 199
port hybrid untagged vlan 110 120 199
#

lsw2实验配置

dis cu
#
sysname lsw2
#
vlan batch 10 20
#
interface Ethernet0/0/1
port link-type trunk
port trunk allow-pass vlan 10 20
#
interface Ethernet0/0/2
port link-type access
port default vlan 10
#
interface Ethernet0/0/3
port link-type access
port default vlan 20
#
lsw3实验配置:
dis cu
#
sysname lsw3
#
vlan batch 10 20
#
interface Ethernet0/0/1
port link-type trunk
port trunk allow-pass vlan 10 20
#
interface Ethernet0/0/2
port link-type access
port default vlan 10
#
interface Ethernet0/0/3
port link-type access
port default vlan 20
#

lsw4实验配置

dis cu
#
sysname lsw4
#(这里演示的基于MAC来划分VLAN的方法)
vlan batch 30 40
#
vlan 30
mac-vlan mac-address 000b-09cf-6f43 priority 0
vlan 40
mac-vlan mac-address 000b-09cf-7f5f priority 0
#
interface Ethernet0/0/1
port link-type trunk
port trunk allow-pass vlan 30 40
#
interface Ethernet0/0/2
port hybrid untagged vlan 30 40
mac-vlan enable
#
interface Ethernet0/0/3
port hybrid untagged vlan 30 40
mac-vlan enable

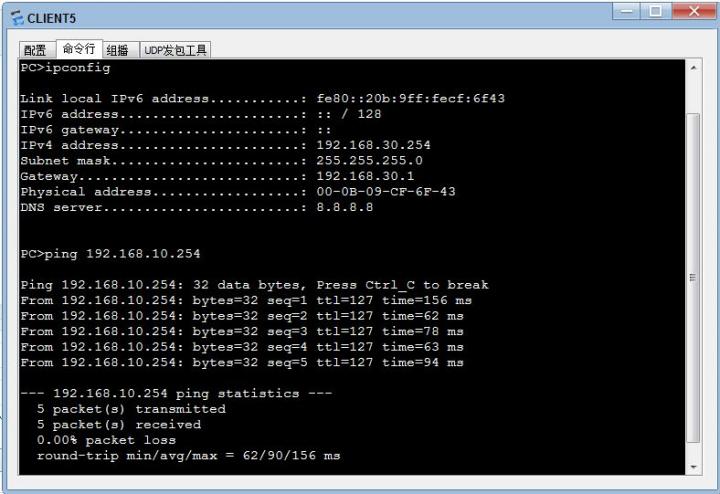

实验验证

1 接入层交换机上所有client 123456设置成DHCP地址方式,可以分别得到vlan 10 20 30 40 vlan 的ip并可以相互通信(VLAN Trunk VLAN路由及DHCP功能 )。
2 分布层交换机上的client 7 和client 9 可以通信,client 8 和client 9 可以通信,client 7 和client 8不能通信(hybrid 接口功能)
3 对换client 5 和client 6的接口,PC的vlan和IP保持不变(MAC VLAN功能)

huawei

附加——路由器的单臂路由的配置

[R1]dis current-configuration
#
sysname R1
#
dhcp enable
#
interface Ethernet0/0/0
undo shutdown
#
interface Ethernet0/0/0.10
control-vid 10 dot1q-termination
dot1q termination vid 10
ip address 192.168.10.1 255.255.255.0
arp broadcast enable
dhcp select interface
dhcp server dns-list 8.8.8.8

interface Ethernet0/0/0.20
control-vid 20 dot1q-termination
dot1q termination vid 20
ip address 192.168.20.1 255.255.255.0
arp broadcast enable
dhcp select interface
dhcp server dns-list 8.8.8.8

interface Ethernet0/0/0.30
control-vid 30 dot1q-termination
dot1q termination vid 30
ip address 192.168.30.1 255.255.255.0
arp broadcast enable
dhcp select interface
dhcp server dns-list 8.8.8.8

interface Ethernet0/0/0.40
control-vid 40 dot1q-termination
dot1q termination vid 40
ip address 192.168.40.1 255.255.255.0
arp broadcast enable
dhcp select interface
dhcp server dns-list 8.8.8.8
