【汇总】部署自己企业内部的PKI架构
说明
有时候，我们希望对证书的内容控制的非常细致，总是想让同一部门的人才能互访，而其余的部分则不可以，默认情况下，只要有合法的证书的设备，那么就能正常建立起VPN，如果想得到控制的话，在Cisco上提供一个叫做CABAC，证书访问控制来对证书的某些字段进行匹配，只有匹配的才能进行建立VPN，访问特定的资源。
介绍下环境，CA Server是2003服务器，之前用IOS建立过VPN的介绍，这次换2003，设备左边的是路由器，而右边用的是ASA 8.0版本，它们之间建立基于证书的VPN。 NTP服务器用路由器来搭建，Windows 2003上没找到好的NTP 服务器，ASA是做不了NTP服务器的。IP 地址信息按图上所规划的，路由器身后有个网段1.1.1.0/24，ASA身后有个网段 2.2.2.0/24。
NTP服务器设置
这里NTP的时间一定要与2003的时间对应，否则整个PKI则无效，可以比2003的时间快点，因为这样可以落在证书有效范围内，但是，不要比它慢。
Router
Cisco-site_1(config)#clock timezone GMT 8
Cisco-site_1#clock set 11:11:00 18 nec 2012
ASA
Cisco-Site-2(config)# clock timezone GMT 8
Cisco-Site-2(config)# ntp server 12.1.1.2
show ntp status的时候，显示为synchronized，就证明时间已经同步了。
服务器搭建
参考之前CA Server部署那篇文章，有对于2003和SCEP插件的安装介绍。
路由器申请证书
1、创建RSA密钥对
Cisco-site_1(config)#crypto key generate rsa modulus 2048 label cciese exportable
2、创建信任点
Cisco-site_1(config)#crypto pki trustpoint IOS
Cisco-site_1(ca-trustpoint)#enrollment url http://12.1.1.1/certsrv/mscep/mscep.dll
Cisco-site_1(ca-trustpoint)#subject-name cn=Site1.ccie.com, o=ccie, ou=cciers, c=cn
Cisco-site_1(ca-trustpoint)#rsakeypair ccies
注意，微软的格式是这样获取的。
3、申请根证书
Cisco-site_1(config)#crypto pki authenticate IOS
这个MD5值可以询问CA 管理员是否一致
可以通过这个进行查看 。
4、申请个人证书
首先进入http://12.1.1.1/certsrv/mscep/mscep.dll 来复制一次性密码，也就是challenge password is 那段

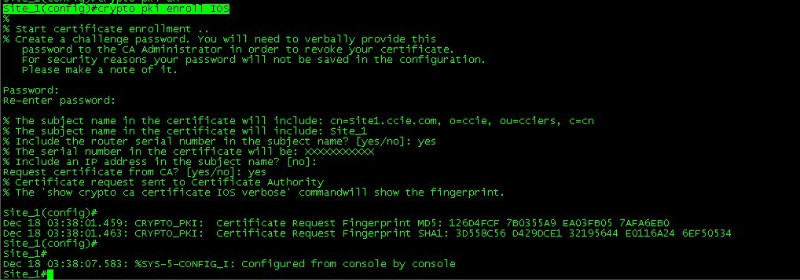

Cisco-site_1(config)#crypto pki enroll IOS
这里password和re-enter password 是输入那个复制的一次性密码。
5、CA Server颁发证书
可以在管理工具里面———证书颁发机构
有个等待颁发的证书，如果是正常手续的话，可以双击这个证书查看个人信息，如果确定无误，右击进行颁发。
Dec 18 03:47:20.811: %PKI-6-CERTRET: Certificate received from Certificate Authority 当收到这个信息后，就表示证书申请成功了。
注意的地方
我们看下 show crypto pki certificates
申请过程中的状态
申请后的状态
它在申请过程中，其实通过RA来进行申请的，这时候Windows 2003其实是作为RA的存在，因为SCEP默认它不集成的。那为什么在路由器上它能自动识别呢。可以看下show run的配置
当配置了url为微软格式后，它会自动添加一条命令 mode ra，所以，它可以自由的转换， 如果是在H3C和HW上配置的话，这个必须手动配置，否则的话，证书会申请失败。
ASA上的证书申请
1、创建RSA密钥对，在ASA上这是必须的，系统不会自动创建
Cisco-Site-2(config)# crypto key generate rsa label cciese modulus 2048
2、创建信任点
Cisco-Site-2(config)# crypto ca trustpoint ASA
Cisco-Site-2(config-ca-trustpoint)# subject-name cn=site2.ccie.com, o=ccie, ou=cciese, c=cn
Cisco-Site-2(config-ca-trustpoint)# enrollment url http://12.1.1.1/certsrv/mscep/mscep.dll
Cisco-Site-2(config-ca-trustpoint)# keypair cciese
这里ASA还是引用的12.3IOS的配置方法，而IOS 12.4以后就使用PKI的方式了
3、申请根证书
Cisco-Site-2(config)# crypto ca authenticate ASA
4、申请个人证书
首先，在CA Server上刷新一次性密码，按F5即可，因为上次的密码被使用了。然后复制

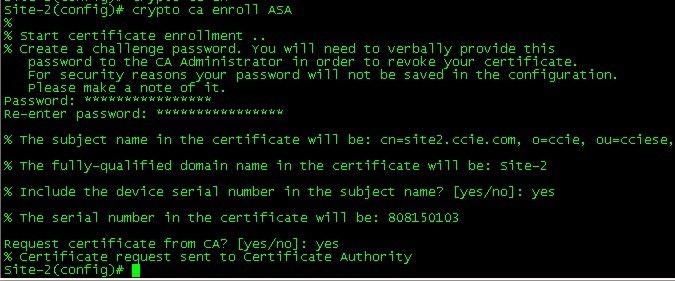

Cisco-Site-2(config)# crypto ca enroll ASA
5、CA Server颁发证书
# The certificate has been granted by CA! ASA上收到这个提示了就证明，收到个人证书

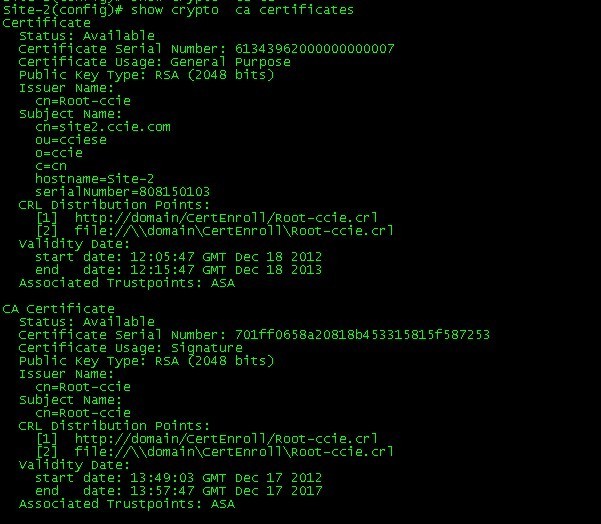

一个非常重要的问题来了，注意下，它发布CRL的方式，http://domain/certenroll/Root-ccie.crl，这个domain对于路由器和ASA来说它并不知道是多少，这会导致什么情况发生？
查看crls发现为空，这是很正常的，因为ASA和路由器发送请求这个CRL时候，CA 服务器以http://domain来做为地址，而domain这个地址，对于ASA和路由器来说并不知道，所以导致CRL解析失败。
解决办法：
2、对于工程环境来说，可以通过NAT来把CA服务器映射出来，无论是否是动态IP地址，动态IP地址可以通过一个技术解决，DDNS，只需要ASA和IOS上开启域名解析和定义一个公网的DNS服务器。建议是8.8.8.8 或者是DDNS产商的服务器。
3、关闭CL的检查，这样能互相建立VPN，但是，不建议这么做。
4、在CA Server上添加一个CRL的静态地址目录，右击Root-CCIE属性——-扩展——-添加，这种方法只能是静态的公网地址才可，否则建议使用第二种解决方案。
关于使用哪种方案，取决于实际环境而定，建议使用 2、3、4， 第一种比较不太现实，但是，我这由于是实验环境，所以，可以通过这种办法解决。
都可以正常获取CRL，当设置了静态映射后，通过crypto pki crls request来重新获取CRL，ASA上注意参数是CA
VPN的配置
IOS上的
crypto isakmp policy 10
!
!
crypto ipsec transform-set trans esp-des esp-md5-hmac
!
crypto map l2l 10 ipsec-isakmp
set peer 12.1.1.3
set transform-set trans
match address vpn
ip access-list extended vpn
permit ip host 1.1.1.1 host 2.2.2.2
!
ip route 2.2.2.0 255.255.255.0 12.1.1.3
interface Loopback0
ip address 1.1.1.1 255.255.255.255
!
interface FastEthernet0/0
ip address 12.1.1.2 255.255.255.0
crypto map l2l
ASA的配置
crypto isakmp enable outside
crypto isakmp policy 10
authentication rsa-sig
encryption des
hash sha
group 1
lifetime 86400
tunnel-group 12.1.1.2 type ipsec-l2l
tunnel-group 12.1.1.2 ipsec-attributes
trust-point ASA
crypto ipsec transform-set trans esp-des esp-md5-hmac
crypto map l2l 10 match address 100
crypto map l2l 10 set peer 12.1.1.2
crypto map l2l 10 set transform-set trans
crypto map l2l 10 set trustpoint ASA
crypto map l2l interface outside
access-list 100 extended permit ip host 2.2.2.2 host 1.1.1.1
这里注意下，ASA上面默认是预共享密钥的，所以需要改为数字签名，然后、ASA与IOS的策略是不同的，所以需要改变。 红色部分是需要注意的。
VPN已经正常建立了。
CABAC 证书访问控制
当证书只要是合法的时候，那么IOS和ASA之间建立VPN是没有任何限制的，但是，在填写证书的个人信息的时候，IOS填写的OU为cciers，为ASA填写的cciese，这样填写就是为了模拟两个不同的部门，看下证书列表的使用。
Cisco-site_1(config)#crypto pki certificate map l2l 10
issuer-name是匹配根证书，而subject-name是匹配个人证书的信息。
Cisco-site_1(ca-certificate-map)#subject-name co ou=cciers
eq=必须等于 ne=不等于 co=包含 nc=不包含 ，通常情况下使用co就行了，包含这个字段就行了。
调用这个证书访问控制
Cisco-site_1(config)#crypto isakmp profile profile
Cisco-site_1(conf-isa-prof)#match certificate l2l
Cisco-site_1(conf-isa-prof)#ca trust-point IOS
调用这个证书访问控制，然后用IOS申请的根证书进行 验证，isakmp profile的功能就不介绍了，可以调用许多策略在里面。
Cisco-site_1(config)#crypto map l2l 10 ipsec-isakmp
Cisco-site_1(config-crypto-map)#set isakmp-profile profile
调用这个profile到map里面。
这时候，只允许从同一个CA申请的证书并且要满足OU=cciers的情况下，才允许进行VPN的建立，而ASA则是cciese的，如果成功的话，那么就VPN建立不起来。 注意的是，证书访问控制控制的是当别人与自己建立VPN的时候，才会检查是否满足列表匹配的，自己与别人建立是不会进行检查的。
ASA主动发起会话的时候，是不信的
debug信息提示Dec 18 05:42:56.539: map_db_check_isakmp_profile profile did not match，策略不匹配profile的内容
而从路由器端发起则没什么问题
ASA上的证书访问控制
ASA的证书访问控制有点特殊，之前IOS上做了证书访问控制，ASA端发起的流量被拒绝了，因为OU不匹配访问控制设置的，这次，需要在ASA上定义一个OU=cciese的策略，IOS主动发起流量，如果建立不成功，则证明访问控制是有效的。
Cisco-Site-2(config)# tunnel-group-map enable rules
Cisco-Site-2(config)# no tunnel-group-map enable ou
Cisco-Site-2(config)# no tunnel-group-map enable ike-id
Cisco-Site-2(config)# no tunnel-group-map enable peer-ip
crypto ca certificate map ASA 10
subject-name attr ou co cciese
tunnel-group-map ASA 10 12.1.1.2
在ASA上做L2L的证书访问规则比较特殊，它必须关闭其余的匹配信息，自己定义规则， 默认情况下，ASA是通过对方发送过来的地址信息或者OU位来匹配特定的Tunnel-group，但是在L2L的证书控制之中，必须关闭才能有效，所以，在ASA进行证书访问控制需要特别的小心才行，暂时还没找到什么解决的办法。关闭这些，不会影响预共享密钥的VPN建立
通信不了了，
在ASA上的debug信息，级别我只给了7，只显示了部分信息，它上面提示
Dec 18 14:05:44 [IKEv1]: IP = 12.1.1.2, Trying to find group via cert rules… 说12.1.1.2正在视图匹配cert 的rules规则，后面就被拒绝了。
怎么确定它是被证书规则搞定的呢，可以在规则中在添加匹配ou=cciers即可
crypto ca certificate map ASA 20
subject-name attr ou co cciers
tunnel-group-map ASA 20 12.1.1.2
注意：不要把规则都定义在一个序列号中，一个序列号匹配一个规则，所以这里定义了20
这时候，VPN就建立起来了。
总结下：1、证书访问规则只对对方发起的连接有效，而自己方发起的连接则不检查
2、如果要定义多个规则，就必须用序列号区分，一个序列号对应一个匹配规则（比如定义多个OU，如果是不同字段可以在一个ID中定义）
3、如果使用的是2008服务器的话，默认情况下CRL是不允许使用HTTP来获取的，需要在属性中打开这个功能。
