【汇总】部署自己企业内部的PKI架构
说明
最常见的SSL VPN认证恐怕是用户名和密码了，其实还有个更加方便的认证，那么就是证书，为什么说SSL VPN的证书认证方便呢，因为部署起来非常相对来说比较容易。目前只有ASA支持SSL VPN的证书认证，路由器只支持AAA技术。
介绍下几个概念：LDAP，轻量级目录服务，它非常类似一个目录合集，可以快速的查找到特定的资源， 像微软的AD就使用了LDAP，在SSL VPN中介绍LDAP，肯定是它来做认证和授权咯， LDAP支持直接调用AD数据库的用户信息来验证客户端，这样省去了部署Radius和ACS的麻烦。
证书认证： 这里讲的证书认证不是Server端提供一个合法证书， 而是，PC端也需要申请个人证书，并且把这个证书作为验证存在，那么怎么可以验证呢，可以回想下证书 由许多字段组成，在企业下的CA，当用户申请一个证书后，它是以用户名作为cn的。
这次环境，ASA使用的是8.4版本的OS，8.0也可以做，有些命令上的变化， PC使用XP，同时拥有user1、和user2的证书， 服务器使用的是2003，装了AD和CA
一、服务器初始化
关于服务器的搭建可以参考之前的文章dot1x的企业部署，其实对于个熟悉网络的人来说，搭建域和CA不是难事的。
创建两个user和group，LDAP一般需要依靠组进行授权，而不是针对单个用户
user1隶属于group1、 user2 隶属于group2，后面就针对group1 和group 2进行授权
二、ASA 离线申请证书，一定要保证时间同步
1、创建密钥对
FW-ASA55200(config)# crypto key generate rsa label cciese modulus 2048
FW-ASA55200(config)# crypto ca trustpoint SSLVPN
2、创建信任点
FW-ASA55200(config-ca-trustpoint)# enrollment terminal
FW-ASA55200(config-ca-trustpoint)# subject-name cn=www.cciers.com
FW-ASA55200(config-ca-trustpoint)# fqdn www.cciers.com
FW-ASA55200(config-ca-trustpoint)# keypair cciese
FW-ASA55200(config-ca-trustpoint)# exit
cn和FQDN在SSL VPN的证书中非常需要注意i，因为它必须匹配你的SSL VPN的域名。
有时候，我们访问一个https的网站，它会提示这个证书是有问题的，那么到低哪有问题呢，看下它提示的内容，有效期内、网页名称匹配、信任的颁发机构。
HTTPS证书不报错的三个规则：
2、时间在有效期内
3、FQDN， 也就是我们用域名访问的时候，那么这个服务器的证书必须包含这个域名的信息，也即是FQDN信息 （我们实际环境中，申请的域名，那么在申请证书的时候FQDN就填写这个域名）
FW-ASA55200(config)# crypto ca enroll SSLVPN
产生个人证书的申请文件 PKCS#10
它会警告 这个证书将添加一个FQDN， 这个证书用于VPN身份验证可能会导致连接问题，询问是否要登记。 这里选择yes
复制这个PKCS#10的文件，发送给CA管理员。
3、CA服务器离线产生证书
通过http://localhost/certsrv/登录到网站，申请一个证书——–高级申请————-使用based64 编码的CMC或PKCS#10文件————–
注意这里要选择Web 服务器类型，然后提交

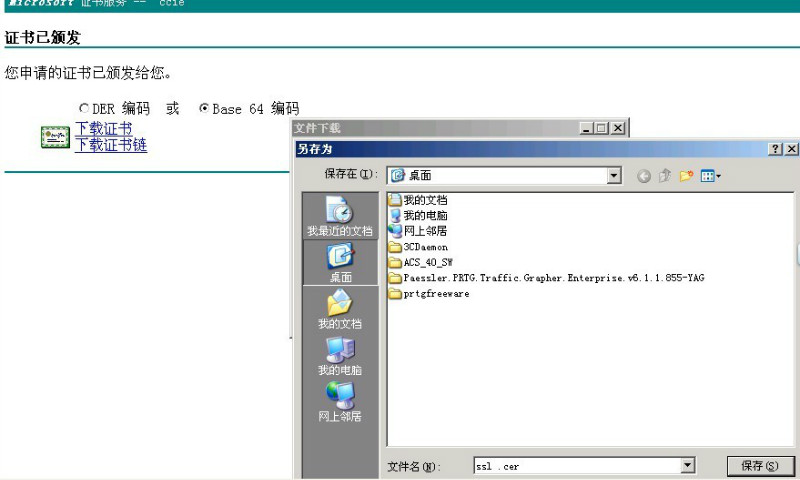

发现这里自动颁发了，这就是企业CA与独立CA不同之处，独立CA是需要手动颁发的，而企业CA大部分应用与企业内部，配合组策略来部署，所以，自动颁发是比较可行的。 下载以 base 64保存到桌面。
另外一个，还需要下载根证书，根证书比较简单，直接返回主页。
下载一个CA证书————–以based 64下载，保存到本地
这样就两张证书了。
4、导入根证书和个人证书
用记事本或者写字板打开证书，先打开根证书，复制里面的内容
FW-ASA55200(config)# crypto ca authenticate SSLVPN
粘贴根证书的内容，按quit完成， 最后提示，根证书导入成功
导入个人证书，用记事本或者写字板打开个人证书，复制内容
FW-ASA55200(config)# crypto ca import SSLVPN certificate
粘贴复制的内容，按quit结束， 提示证书导入成功。
三、PC离线证书申请方式
在实验环境中，我们可以直接通过http的形式访问内部CA服务器，进行证书申请，但是，为了让朋友们在实际工作中明白怎么离线申请证书，我们可以以几种方式进行。
1、管理员以不同的用户名登陆，为它们分别申请证书，这个适合没有加域的用户
2、如果是加域了的用户，那么完全可以通过组策略方式，让用户自动完成证书注册，这样对于用户来说是透明的。
3、可以通过把CA服务器暂时性的转换到外部，让PC进行申请证书
这里，我们使用第一种方法进行， 关于组策略部署证书在dot1x系列已经讲过了，有兴趣的朋友可以看看。
申请一个证书———–用户证书———–提交
然后，安装此证书，这时候需要选择工具————Internet选项——-内容———证书————–

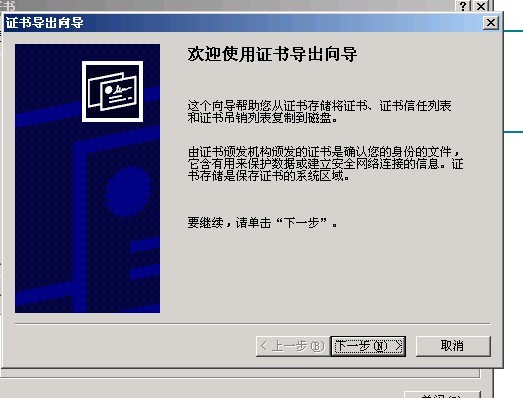

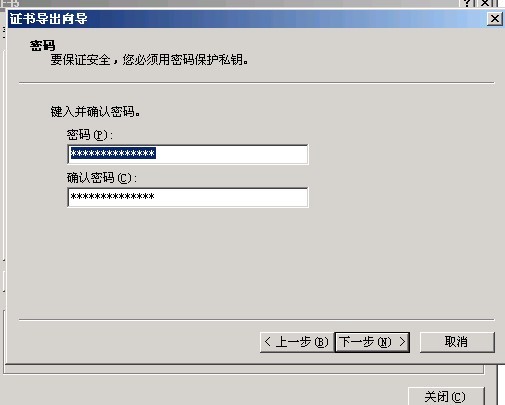

选择导出
然后保存在桌面。使用同样的方法对user2 进行申请证书——然后导出来，保存在桌面。
将这三张证书一起发送给客户端。

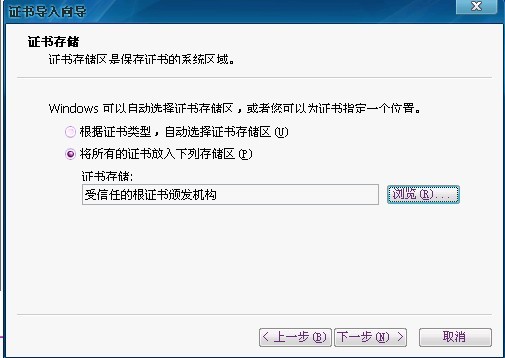

先安装根证书，然后安装个人证书
在导入个人证书的是，不要标志此密钥为可导出的、这样有效的保护了证书
PC上的额外步骤
因为在这次环境中，没有部署DNS服务器，而我们访问SSL VPN是利用域名方式进行访问的，所以这里必须修改下PC的hosts文件，添加一条SSL VPN域名的解析记录。
C:\WINDOWS\system32\drivers\etc
SSL VPN的配置
FW-ASA55200(config)# webvpn
FW-ASA55200(config-webvpn)# enable outside
FW-ASA55200(config)# tunnel-group DefaultWEBVPNGroup webvpn-attributes
FW-ASA55200(config-tunnel-webvpn)# authentication certificate
FW-ASA55200(config)# ssl trust-point ssLVPN inside
FW-ASA55200(config)# ssl certificate-authentication interface outside port 443
就启用SSL VPN，并且启用了证书认证。

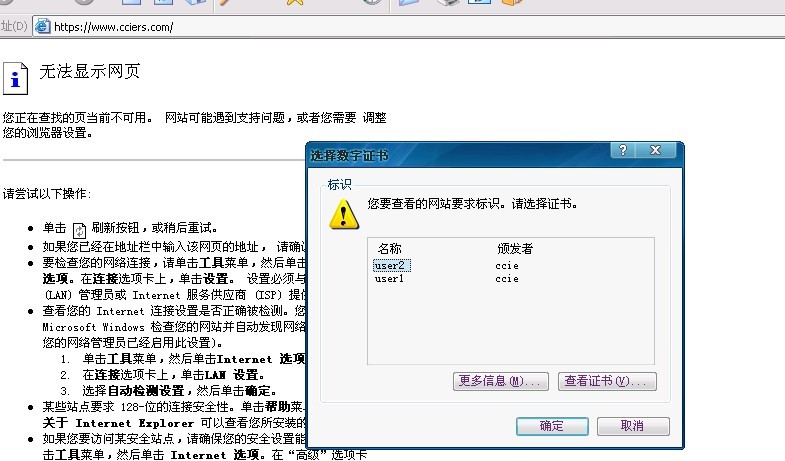

可以选择user1或者user2直接进行验证，而不用输入用户名了。
没有任何提示证书不安全，认证通过了
SSL VPN的LDAP授权
FW-ASA55200(config)# aaa-server 2003 protocol ldap
FW-ASA55200(config)# aaa-server 2003 (inside) host 10.1.1.249
FW-ASA55200(config-aaa-server-host)# ldap-base-dn dc=cciers, dc=com dn属性
FW-ASA55200(config-aaa-server-host)# ldap-scope subtree 查询的访问包括子域
FW-ASA55200(config-aaa-server-host)# ldap-naming-attribute sAMAccountName 微软的格式
FW-ASA55200(config-aaa-server-host)# ldap-login-dn cn=administrator, cn=users, dc=cciers, dc=com 管理员权限账户，必须明确标明它处于哪个位置，
FW-ASA55200(config-aaa-server-host)# ldap-login-password cisco+123 管理员权限的密码
FW-ASA55200(config-aaa-server-host)# server-type microsoft 服务的类型为微软
FW-ASA55200(config-aaa-server-host)# exit
关于DN属性，如果学过微软的就知道，它是基于命名的格式，这里我创建了一个cciers.com的域，那么dn属性就是dc=cciers, dc=com，管理员权限的位置怎么区分呢， 我们可以看到administarot处于cciers.com的users下， 那么就是cn=administrator, cn=users, dc=cciers, dc=com
关于属性的映射
FW-ASA55200(config)# ldap attribute-map sslvpn
FW-ASA55200(config-ldap-attribute-map)# map-name memberOf IETF-Radius-Class
FW-ASA55200(config-ldap-attribute-map)# map-value memberOf CN=group1,OU=SSLVPN,DC=cciers,DC=com 1
FW-ASA55200(config-ldap-attribute-map)# map-value memberOf CN=group2,OU=SSLVPN,DC=cciers,DC=com 2
怎么知道这个属性怎么得到呢，如果熟悉微软的人，那么就能轻松的写出来，但是，有时候我们学习网络的人来说，只对网络精通，而微软的却不怎么样了，我们可以通过一个debug信息来获取信息。
debug ldap 255
ASA5520# test aaa authentication 2003 host 10.1.1.249 username user1 password $
INFO: Attempting Authentication test to IP address (timeout: 12 seconds)
[8] Session Start
[8] New request Session, context 0xce37fdd0, reqType = 1
[8] Fiber started
[8] Creating LDAP context with uri=ldap://10.1.1.249:389
[8] Connect to LDAP server: ldap://10.1.1.249:389, status = Successful
[8] defaultNamingContext: value = DC=cciers,DC=com
[8] supportedLDAPVersion: value = 3
[8] supportedLDAPVersion: value = 2
[8] supportedSASLMechanisms: value = GSSAPI
[8] supportedSASLMechanisms: value = GSS-SPNEGO
[8] supportedSASLMechanisms: value = EXTERNAL
[8] supportedSASLMechanisms: value = DIGEST-MD5
[8] Binding as administrator
[8] Performing Simple authentication for administrator to 10.1.1.249
[8] LDAP Search:
Base DN = [dc=cciers, dc=com]
Filter = [sAMAccountName=user1]
Scope = [SUBTREE]
[8] User DN = [CN=user1,OU=SSLVPN,DC=cciers,DC=com]
[8] Talking to Active Directory server 10.1.1.249
[8] Reading password policy for user1, dn:CN=user1,OU=SSLVPN,DC=cciers,DC=com
[8] Read bad password count 0
[8] Binding as user
[8] Performing Simple authentication for user1 to 10.1.1.249
[8] Checking password policy for user user1
[8] Binding as administrator
[8] Performing Simple authentication for administrator to 10.1.1.249
[8] Authentication successful for user1 to 10.1.1.249
[8] Retrieving user attributes from server 10.1.1.249
[8] Retrieved Attributes:
[8] objectClass: value = top
[8] objectClass: value = person
[8] objectClass: value = organizationalPerson
[8] objectClass: value = user
[8] cn: value = user1
[8] sn: value = user1
[8] userCertificate: value = 0…0..r…….a……..!0…*.H……..0<1.0…..&…,d….com1.0…..&…,d…
[8] userCertificate: value = 0…0..s…….as.!……0…*.H……..0<1.0…..&…,d….com1.0…..&…,d…
[8] userCertificate: value = 0…0..s…….ap.o……0…*.H……..0<1.0…..&…,d….com1.0…..&…,d…
[8] distinguishedName: value = CN=user1,OU=SSLVPN,DC=cciers,DC=com
[8] instanceType: value = 4
[8] whenCreated: value = 20121219052131.0Z
[8] whenChanged: value = 20121219070301.0Z
[8] displayName: value = user1
[8] uSNCreated: value = 49184
[8] memberOf: value = CN=group1,OU=SSLVPN,DC=cciers,DC=com
[8] uSNChanged: value = 49226
[8] name: value = user1
[8] objectGUID: value = .q;FH..K….)y\.
[8] userAccountControl: value = 512
[8] badPwdCount: value = 0
[8] codePage: value = 0
[8] countryCode: value = 0
[8] badPasswordTime: value = 130003706445625000
[8] lastLogoff: value = 0
[8] lastLogon: value = 130003706515000000
[8] pwdLastSet: value = 130003680915468750
[8] primaryGroupID: value = 513
[8] objectSid: value = …………W.(fRZ.I]K..c…
[8] accountExpires: value = 9223372036854775807
[8] logonCount: value = 0
[8] sAMAccountName: value = user1
[8] sAMAccountType: value = 805306368
[8] userPrincipalName: value = user1@cciers.com
[8] objectCategory: value = CN=Person,CN=Schema,CN=Configuration,DC=cciers,DC=com
[8] Fiber exit Tx=704 bytes Rx=6808 bytes, status=1
[8] Session End
INFO: Authentication Successful
红色部分，已经给出user1的DN属性了，
map-name memberOf IETF-Radius-Class class属性相当于ACS上的25 class属性
map-value memberOf CN=group1,OU=SSLVPN,DC=cciers,DC=com 1 ， 属性部分可以直接复制，1代表下面的group-policy，做个映射
ASA5520(config)# aaa-server 2003 host 10.1.1.249
ASA5520(config-aaa-server-host)# ldap-attribute-map sslvpn
调用这个ldap属性映射
ASA5520(config)# tunnel-group DefaultWEBVPNGroup general-attributes
ASA5520(config-tunnel-general)# authorization-server-group 2003
ASA5520(config-tunnel-general)# authorization-required
ASA5520(config-tunnel-general)# username-from-certificate CN
注意：8.3之前是这个命令 authorization-dn-attributes CN
这些命令的意思是，当一个证书认证过来的时候，通过证书的CN位通过LDAP来询问这个用户在AD中的属性，然后通过属性对应的映射，给于授权。
FW-ASA55200(config)# group-policy 1 internal
FW-ASA55200(config)# group-policy 1 attributes
FW-ASA55200(config-group-policy)# banner value user1
FW-ASA55200(config)# group-policy 2 internal
FW-ASA55200(config)# group-policy 2 attributes
FW-ASA55200(config-group-policy)# banner value user2
测试结果

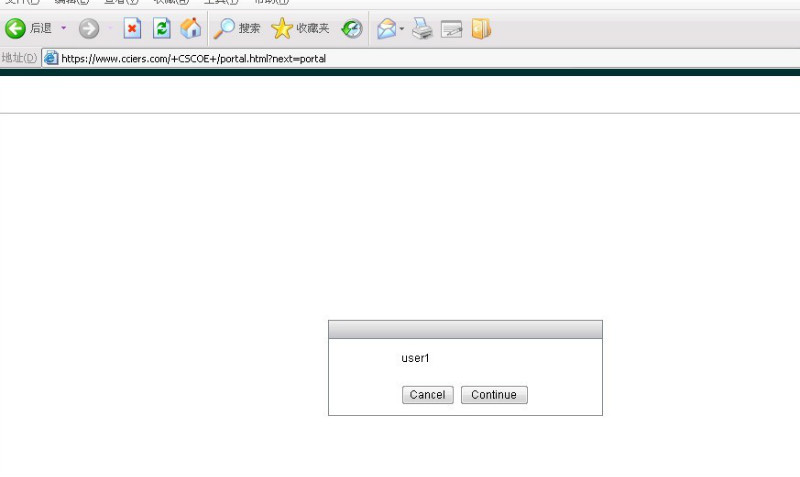

user1的证书验证
user2的验证
认证和授权全部通过了，证明之前的部署都是成功的。
总结：关于SSL VPN的证书验证其实还是很容易实现的，因为通常情况下，可以通过组策略或者NAT方式进行申请， 推荐使用组策略来部署，没加域的特别用户才用NAT方式进行申请。
2、虽然LDAP功能比较强大，但是也有缺陷，比如不支持空格的OU，和中文的（在cisco中）
