简介
在无线接入网络中，一台AC能管理几百台AP。如果AC发生故障，则AC关联的所有AP的业务都会中断，所以AC的可靠性对于网络的高可用性十分重要。
在无线接入网络中，一台AC能管理几百台AP。如果AC发生故障，则AC关联的所有AP的业务都会中断，所以AC的可靠性对于网络的高可用性十分重要。
在华为的AC组网架构中有2种方式提供双击热备，一种是HSB+VRRP的方式（该方式只能实现主备的效果），而另外一种HSB+双链路热备（实现主备或者负载分担），其中HSB则为hot-standby backup，是华为在AC中用来同步两台设备之间的信息的，保证在主用设备出现果子后，切换到备用设备，能够正常工作，而不需要断开连接，提供了用户的可靠性与业务不中断。
HSB+VRRP方式
AC1与2建立一个VRRP组，同时通过心跳线建立HSB的状态机，正常情况下AP1与2都与VRRP的地址建立CAPWAP隧道，而由AC1处理AP1与AP2过来的业务流量，而AC2只是作为备份存在，并且通过HSB来同步业务等信息。
当AC1出现了故障后，这时候AC2成为了master，并代替AC1处理AP1与AP2的业务流量，由于之前已经通过HSB备份了客户的信息，所以这时候可以继续为关联了的客户提供业务转发，并且为新客户提供认证与业务数据处理。当AC1恢复后，可以通过抢占功能抢回Maskter角色。
负载分担方式（双链路）
在双链路组网的情况下，可以实现主备方式也可以是负载分担方式，主备的方式是，AP1、AP2与AC1、AC2分别建立CAPWAP隧道，但是AC1为主用，而AC2为standby，正常情况下数据都通过AC1来发送，而AC2作为备份，通过心跳线建立HSB，由HSB备份信息。
负载分担的效果是，AP1与AC1、AC2建立CAPWAP隧道，其中AC1为主用，AC2为备用，而AP2与AC1、AC2建立CAPWAP隧道的时候，就是AC2为主用，AC1为备用，这样AC1与AC2同时进行工作，互为主备。（这种机制是人为划分的）

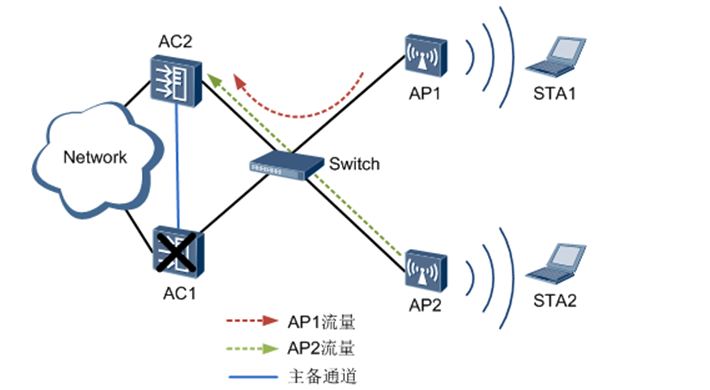

当AC1出现故障后，AC2成为主用，代替AC1继续为客户端提供业务转发，另外由于信息通过HSB备份了，所以可以为客户端提供不中断业务转发的功能。
HSB实现的作用
HSB主备服务处理模块可以提供数据的备份功能，它负责在两个互为备份的设备间建立主备通道，并维护主备通道的链路状态，提供报文的收发服务，并且会备份客户信息，提供不中断业务的功能。
在VRRP的组网方式下，HSB的主备由VRRP来决定，谁是主用，谁是备用
在双链路的组网方式下，HSB的主备由双链路来决定，谁是主用，谁是备用
后续演示
2、VRRP+MSTP组网情况下的高可用性应用【无HSB，对AP属于热备，对客户的属于冷备】
3、双链路+HSB情况下高可用性应用【主备方式与负载分担方式】
4、VRRP+HSB组网情况下高可用性应用【主备方式】
源文件：http://pan.baidu.com/s/1jIwJD8U
