由浅入深玩转华为WLAN—30 华为胖AP FAT V2R3版本 基于命令行与图形化配置【3010DN】

【汇总】实战华为无线

文档帖子汇总实战系列学习视频学习必备软件
    博主也只是业余时间写写技术文档,请大家见谅,大家觉得不错的话,可以推荐给朋友哦,博主会努力推出更好的系列文档的。如果大家有任何疑问或者文中有错误跟疏忽的地方,欢迎大家留言指出,博主看到后会第一时间修改,谢谢大家的支持,更多技术文章尽在网络之路博客,http://ccieh3c.com

命令行的配置

IP业务配置
配置AP与上行设备的互通

[Huawei-AP]interface gigabitethernet 0/0/1
[Huawei-AP-GigabitEthernet0/0/1] port link-type trunk
[Huawei-AP-GigabitEthernet0/0/1] port trunk allow-pass vlan 100

配置DHCP功能为终端分配地址,VLAN100为业务VLAN,VLANIF100作为网关
[Huawei-AP]dhcp enable
[Huawei-AP]ip pool dhcp
[Huawei-AP-ip-pool-dhcp]network 192.168.1.0 mask 24
[Huawei-AP-ip-pool-dhcp]gateway-list 192.168.1.1
[Huawei-AP-ip-pool-dhcp]dns-list 218.85.152.99
[Huawei-AP]vlan 100
[Huawei-AP]interface Vlanif 100
[Huawei-AP-Vlanif100]ip address 192.168.1.1 24
[Huawei-AP-Vlanif100]dhcp select global

WLAN基本配置
配置WLAN基本功能

system
[Huawei-AP]wlan

配置WMM模版
[Huawei-AP-wlan-view]wmm-profile name wmm-1 id 1

配置射频模版
[Huawei-AP-wlan-view]radio-profile name radio-1 id 1
[Huawei-AP-wlan-radio-prof-radio-1]wmm-profile id 1

配置安全模版
[Huawei-AP-wlan-view]security-profile name security-1 id 1
[Huawei-AP-wlan-sec-prof-security-1]security-policy wpa-wpa2
[Huawei-AP-wlan-sec-prof-security-1] wpa-wpa2 authentication-method psk pass-phrase simple 12345678 encryption-method tkip-ccmp

配置WLAN-ESS接口
[Huawei-AP]interface Wlan-Bss1
[Huawei-AP-Wlan-Bss1]port hybrid pvid vlan 100
[Huawei-AP-Wlan-Bss1]port hybrid untagged vlan 100
#配置流量模版
[Huawei-AP-wlan-view]traffic-profile name traffic-1 id 1

#配置WLAN服务集并绑定ESS接口、安全模版、流量模版
[Huawei-AP-wlan-view]service-set name service-1 id 1
[Huawei-AP-wlan-service-set-service-1]wlan-bss 1
[Huawei-AP-wlan-service-set-service-1]security-profile id 1
[Huawei-AP-wlan-service-set-service-1]traffic-profile id 1
[Huawei-AP-wlan-service-set-service-1]ssid HUAWEI

#在射频口下绑定服务集
[Huawei-AP]interface Wlan-Radio 0/0/0
[Huawei-AP-Wlan-Radio0/0/0]radio-profile id 1
[Huawei-AP-Wlan-Radio0/0/0]service-set id 1

验证配置结果

wireless

WEB配置

1. 默认Fat AP3010 有一个Vlanif1 IP地址为169.254.1.1/16
2. 通过网线连接PC网口和AP网口,配置本地网卡IP地址为169.254.1.2/24
3. 通过IE访问 http://169.254.1.1/ 访问WEB界面,默认已经开启http、https。
用户admin 密码admin@huawei.com 默认权限已经是最高15,可以做任何配置。

wireless
wireless

IP业务配置
配置Vlanif接口的DHCP,让终端连接上来可以获取到地址

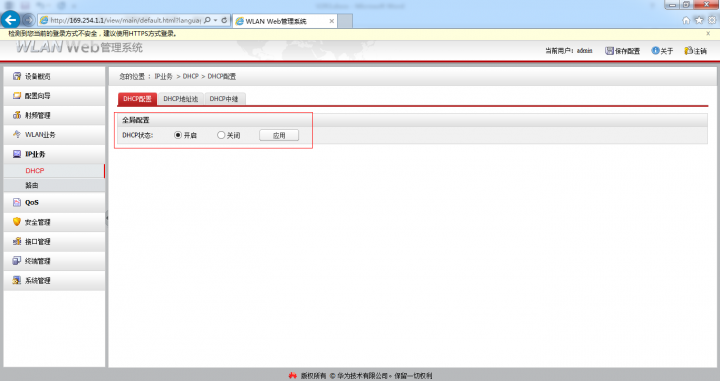

开启全局DHCP功能

wireless

新建全局DHCP地址池

wireless

也可直接配置成接口的地址池,更加简单,但无法配置网关,默认网关为接口IP地址

wireless

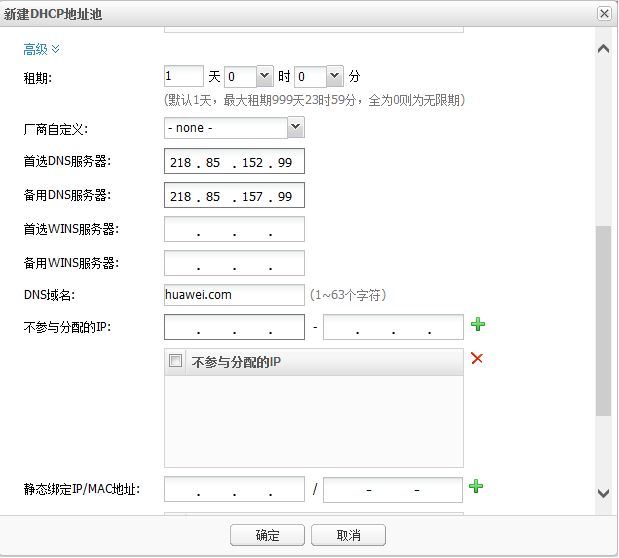

新建地址池高级选项

wireless

2.4G配置

使用配置向导

wireless

选择需要配置的射频类型,AP默认已经建立一个2.4G的射频模版,可直接选择使用

wireless

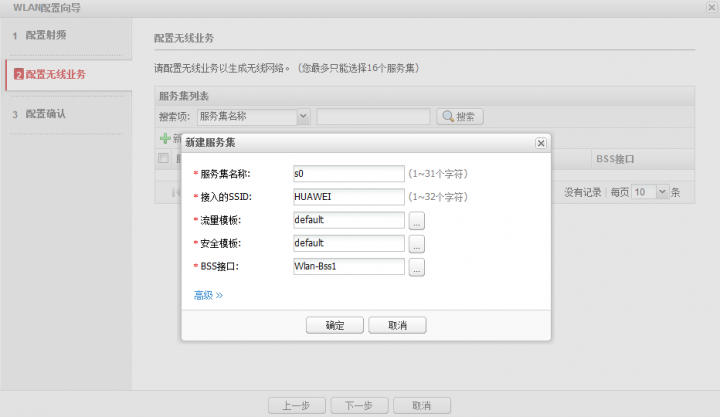

配置无线业务,需要手动建立服务集和BSS接口,AP默认已经建立流量模版,安全模版,直接选择使用即可,默认安全模版为WEP 加密类型为Open system

wireless

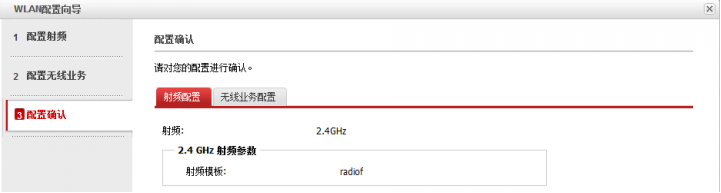

确认配置的参数,完成即可

wireless
wireless
wireless

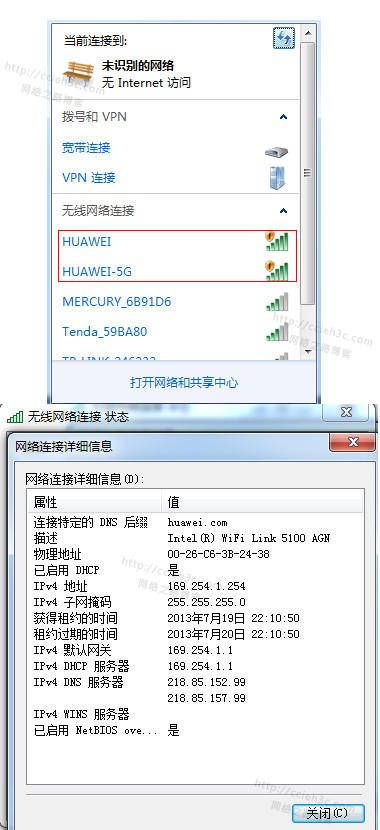

验证配置结果

wireless

需要注意的是服务集、WLAN-ESS接口、只能调用在一个地方,不能同时在别的地方也被调用。

源文件:http://pan.baidu.com/s/1jIIyt7o
