【汇总】实战华为无线
简介
演示效果
1、没有HSB下的VRRP组网的问题（Open+WPA2测试）
2、使用HSB功能后的改变（OPEN+WPA2测试）
3、查看状态
拓扑介绍
该拓扑很简单，在AC1与AC2之间建立一个VRRP，它虚拟的IP地址主要用来与AP建立CAPWAP隧道用，这里为旁挂直接转发模式，所以不需要创建业务VLAN以及接口，其他的与平时配置一样。
这个是上次配置VRRP的拓扑。第27篇，可以参考该内容，就是在这个的配置上面增加HSB的配置。关于网络初始化以及WLAN的基本业务这里就不重复了，直接参考之前帖子。
1、没有HSB下的VRRP组网的问题（Open+WPA2测试）
这个时候AP都是注册在AC-1上面，而AC-2都是Fault的。
现在AC-1是Master，而AC-2是backup。

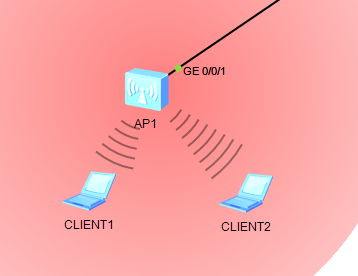

现在已经关联上了，一个是Open认证，一个是WPA2
这时候是没有用户信息的，没有定义HSB。
这时候把VLAN 100的接口shutdown，模拟故障。
等待CAPWAP隧道超时后，已经与AC2重新建立CAPWAP隧道。

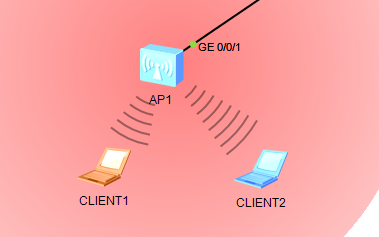

这时候Client2 断开了，是采用WPA2的认证
这个时候一边通 一边不通，因为WPA2的认证信息AC-2并不知道，所以当AP切换到AC-2后，会把Client-2踢掉。
2、使用HSB功能后的改变（OPEN+WPA2测试）
[Huawei-AC-1-hsb-group-0]bind-service 0
[Huawei-AC-1-hsb-group-0]track vrrp vrid 100 interface Vlanif 100
[Huawei-AC-1]hsb-service-type access-user hsb-group 0
[Huawei-AC-1]hsb-service-type ap hsb-group 0
[Huawei-AC-1]hsb-group 0
[Huawei-AC-1-hsb-group-0]hsb enable
[Huawei-AC-2]hsb-service 0
[Huawei-AC-2-hsb-service-0]service-ip-port local-ip 192.168.100.252 peer-ip 192.168.100.253 local-data-port 10240 peer-data-port 10240
[Huawei-AC-2]hsb-group 0
[Huawei-AC-2-hsb-group-0]bind-service 0
[Huawei-AC-2-hsb-group-0]track vrrp vrid 100 interface Vlanif 100
[Huawei-AC-2]hsb-service-type access-user hsb-group 0
[Huawei-AC-2]hsb-service-type ap hsb-group 0
[Huawei-AC-2]hsb-group 0
[Huawei-AC-2-hsb-group-0]hsb enable
这时候AC-1为Active，AC-2为inactive
这时候我们来看一下不同点
可以看到用户信息已经同步过来了
AC-2的状态发生了变化，也跟双链路特性一样成为standby了。
测试
都关联上去，然后开Ping
一直开着，刚刚用户信息已经可以看到同步了，所以两边是同步的，而且AP的状态信息也同步了

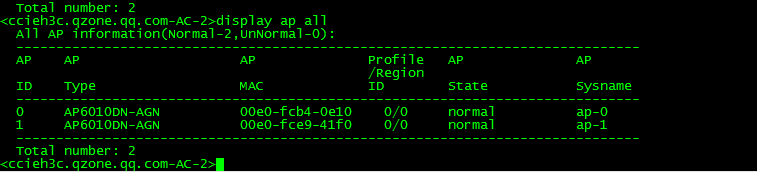

这时候可以看到2个都Normal了，但是由于VLAN 100的已经down 了AC1的，所以现在VRRP的状态 AC-2是Master，这样响应包是AC-2回复的。
切换过来后，没有断开的。
Ping一直都在，没有断开过，这就是HSB同步的效果。
源文件：http://pan.baidu.com/s/1qYEOqPu
