【汇总】实战华为无线
简介
之前介绍过华为无线方面双击热备的几种方式，这里先从简单的开始演示，这次主要演示下AP双链路的情况下的热备，这个热备其实只是对于AP的CAPWAP隧道来说，并不能提供业务不中断的功能，这也是早期的解决方案，后续会加入HSB，这样的话可以提供业务不中断功能，由浅入深。
双链路概念
掌握目标
1、网络初始化（交换机路由器配置）
2、WLAN基本业务配置
3、测试单链路情况下状况
4、双链路功能主备配置（AP需要重新关联）
5、查看双链路是否生效以及测试
6、双链路功能负载分担方式
7、查看与验证

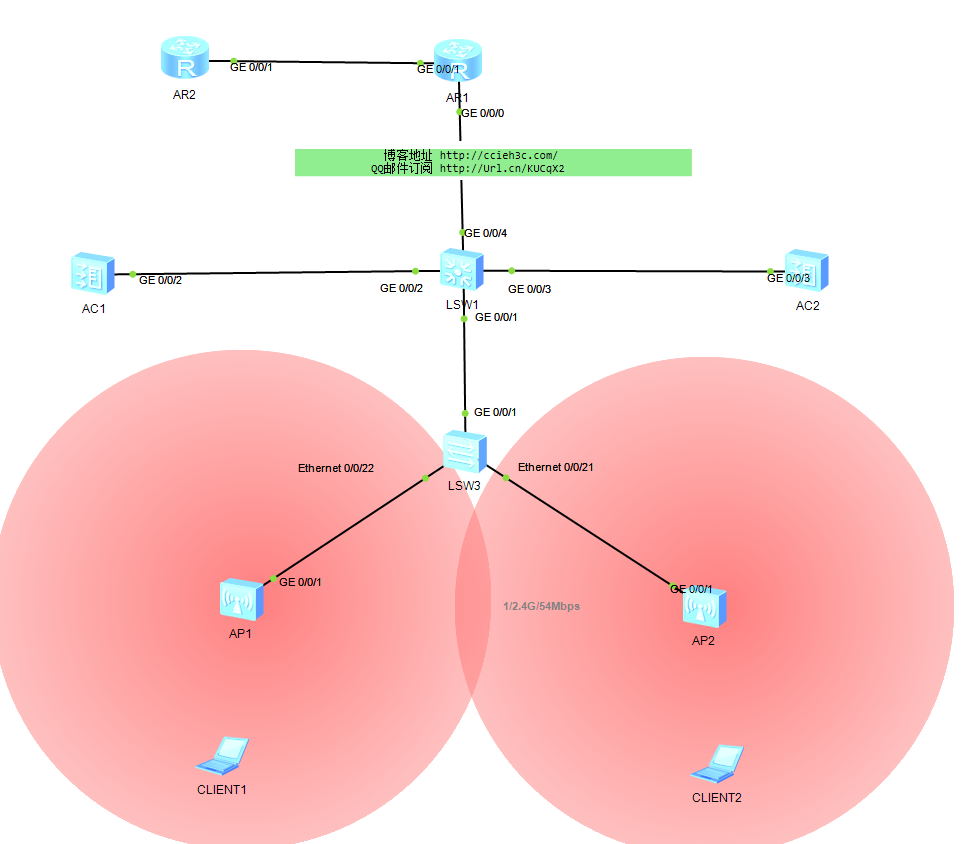

拓扑介绍
拓扑比平时多了一台AC，这是给AP1、AP2与AC1与AC2同时建立CAPWAP隧道的，这时候需要通过开启双链路热备功能，使得AP能够识别，能同时建立双链路，正常情况下AP是只与一台AP建立CAPWAP隧道的。这里演示2种方式，一种是主备的，另外一种是负载分担的。
说明：后续双链路+HSB的组网也应用这个拓扑以及初始化配置。
管理VLAN 100：192.168.100.0/24，GW 192.168.100.254，AC1地址192.168.100.253，AC2地址192.168.100.252
业务VLAN101：192.168.101.0/24，GW 192.168.101.254
VLAN 1：192.168.1.0/30，交换机地址192.168.1.1，路由器接口地址192.168.1.2
外网：202.100.1.0/30， 路由器外网口地址202.100.1.1，ISP地址202.100.1.2
测试地址114.114.114.114
DHCP为三层交换机（包括管理VLAN 为业务VLAN）
1、网络初始化（交换机路由器配置）
说明：在前20篇里面都有详细的讲解网络初始化，以及介绍为什么这样，这里不在给出介绍，具体可以看前面20篇。
接入交换机配置
【创建VLAN】
[Huawei-Access]vlan batch 100 to 101
【接入AP接口】
[Huawei-Access]int e0/0/22
[Huawei-Access-Ethernet0/0/22]port link-type trunk
[Huawei-Access-Ethernet0/0/22]port trunk allow-pass vlan 100 to 101
[Huawei-Access-Ethernet0/0/22]port trunk pvid vlan 100
[Huawei-Access]interface e0/0/21
[Huawei-Access-Ethernet0/0/21]port link-type trunk
[Huawei-Access-Ethernet0/0/21]port trunk allow-pass vlan 100 to 101
[Huawei-Access-Ethernet0/0/21]port trunk pvid vlan 100
【接入核心交换机的接口】
[Huawei-Access]interface g0/0/1
[Huawei-Access-GigabitEthernet0/0/1]port link-type trunk
[Huawei-Access-GigabitEthernet0/0/1]port trunk allow-pass vlan 100 to 101
核心交换机配置
【创建VLAN】
[Huawei-Core]vlan batch 100 to 101
【接接入交换接口】
[Huawei-Core]int g0/0/1
[Huawei-Core-GigabitEthernet0/0/1]port link-type trunk
[Huawei-Core-GigabitEthernet0/0/1]port trunk allow-pass vlan 100 to 101
【接AC的2个接口】
[Huawei-Core]port-group ac
[Huawei-Core-port-group-ac]group-member GigabitEthernet 0/0/2 to g0/0/3
[Huawei-Core-port-group-ac]port link-type access
[Huawei-Core-port-group-ac]port default vlan 100
【DHCP启用】
[Huawei-Core]dhcp enable
【VLANIF接口启用，并且配置基于接口的DHCP】
[Huawei-Core]interface vlan 100
[Huawei-Core-Vlanif100]ip address 192.168.100.254 24
[Huawei-Core-Vlanif100]dhcp select interface
[Huawei-Core]interface vlan 101
[Huawei-Core-Vlanif101]ip address 192.168.101.254 24
[Huawei-Core-Vlanif101]dhcp select interface
[Huawei-Core]interface vlan 1
[Huawei-Core-Vlanif1]ip address 192.168.1.1 30
【默认路由配置】
[Huawei-Core]ip route-static 0.0.0.0 0 192.168.1.2
AR路由器配置
【接口配置】
[Huawei-GW]int g0/0/0
[Huawei-GW-GigabitEthernet0/0/0]ip address 192.168.1.2 30
[Huawei-GW]int g0/0/1
[Huawei-GW-GigabitEthernet0/0/1]ip address 202.100.1.1 30
【默认路由与静态路由】
[Huawei-GW]ip route-static 0.0.0.0 0 202.100.1.2
[Huawei-GW]ip route-static 192.168.101.0 24 192.168.1.1
【NAT配置】
[Huawei-GW]acl number 3000
[Huawei-GW-acl-adv-3000]rule permit ip source any
2、WLAN基本业务配置
说明，WLAN的基本业务在之前的20篇里面都已经讲解的很详细，这里就不重复介绍配置了，只给出截图，另外由于做双链路备份的话，两边AC的配置是需要一样的。
AC-1的配置
AC-2的配置
可以看见AC-1与AC-2的配置是一样的。
查看下AP上线的情况。
在网络中，其实业务是已经下发了，但是AP到低关联在哪个AC上面了呢

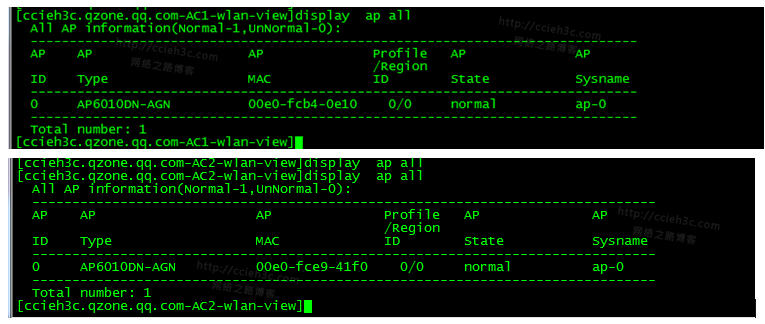

可以看到AC1与AC2上面各自注册了一个，这就是常见的单链路CAPWAP隧道，如果与该AC的CAPWAP链路出现故障，那么AP则不能正常提供业务转发。
3、测试单链路情况下状况
这时候一直Ping着
这时候不通了，因为AP-1与AC1的CAPWAP隧道断了，AP不会继续提供业务转发，所以会停止无线业务。
4、双链路功能主备配置（AP需要重新关联）
之前已经看单链路的情况下，当AP与AC的CAPWAP隧道断开后，AP就不能继续为客户端提供业务转发了，这样导致无线业务会出现中断，那么这时候可以配置双链路功能，使得CAPWAP隧道有高可用性。
在各种AC上面配置双链路功能，其中配置了protect-ac地址是指定对端AC的地址，priority指定的是自己的优先级，优先级越小，则表示越优先，则成为主用。

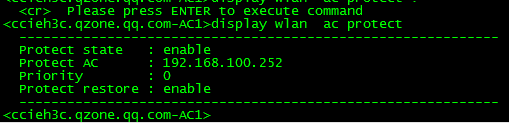

可以通过display来查看各种的配置
5、查看双链路是否生效以及测试
这时候AP已经上线了，我们可以看下与之前的不同
这时候都注册到主用上面，也就是AC-1
这时候AC-2里面也有有AP的注册信息，只是显示为standby。
AP上面会有2个Run的状态 CAPWAP。
一直发包
Shutdown测试 （CAPWAP隧道存活时间，75s）
这时候已经切换到AC 2来了，而且数据包是没有丢的。这是因为CAPWAP隧道已经有备份了，当与主用失去联系后，立马与备用做主用，这样对于客户来说是感知不到AC出现了故障的，提高了高可用性。
那么问题来了，竟然双链路能提供AP的CAPWAP隧道的双链路机制，而且客户端也没有断掉，那么还需要HSB干什么呢？
这里是分特殊情况的，只有在Open以及WEP这两种方式下，双链路在切换的过程中，用户是不需要重新关联认证的，如果是WPA、WPA2这种则需要重新关联认证。另外AC之间只主AC上面有用户的关联信息，而备用是没有的。
6、双链路功能负载分担方式
对于负载分担来说，其实是人为定义的，比如这里有AP-1与AP-2，我们让它实现负载分担，就是把单独设置AP-1与AP-2的高可用性，比如AP-1为AC1为主用，AC-2为备用，而AP-2则是AC2为主用，AC1为备用。这样形成互为主备。
需要在全局开启该功能，然后在AP下单独配置，我们把AP-1定义AC-1为主，所以在AC-1上面配置为优先级0，而AP-2把AC-1作为备用，所以这里为1.
那么在AC-2正好反过来即可。
这时候我们需要让AP重新关联下，所以把它们重置下。
8、查看与验证
验证的过程就省略了，跟全局是一样的。
可以通过display ap id 来查看该下面的定义地址，全局是看不到地址的。
源文件：http://pan.baidu.com/s/1hrQZDpa
