DHCP:(7)Juniper Netscreen防火墙上部署DHCP服务以及DHCP中继

【汇总】DHCP原理应用文档

文档帖子汇总实战系列学习视频学习必备软件
    博主也只是业余时间写写技术文档,请大家见谅,大家觉得不错的话,可以推荐给朋友哦,博主会努力推出更好的系列文档的。如果大家有任何疑问或者文中有错误跟疏忽的地方,欢迎大家留言指出,博主看到后会第一时间修改,谢谢大家的支持,更多技术文章尽在网络之路博客,http://ccieh3c.com

说明

Juniper SRX防火墙的DHCP配置方法在之前介绍过了,这次主要介绍netscreen防火墙的配置方法,虽然Juniper现在主推SRX了,但是NS在工作中还是很常见的,所以了解下,也许在工作中就遇到了呢!~

拓扑

说明:拓扑很简单,就是一个出口防火墙接傻瓜交换机,然后下面连接PC用户,这个用于SOHO级别或者小型办公网络环境,这里一般采用PPPOE拨号,不过实验环境就直接静态配置IP了,PPPOE拨号的配置可以参考之前的PPPOE文章。

1.防火墙初始化
2.DHCP配置
3.策略+NAT配置
4.验证

1.防火墙初始化

这款是SOHO设备,所以默认进去会有一个地址192.168.1.1,属于work区域,这里的work区域相当于常见的Trust区域,而且WEB也是开启的。

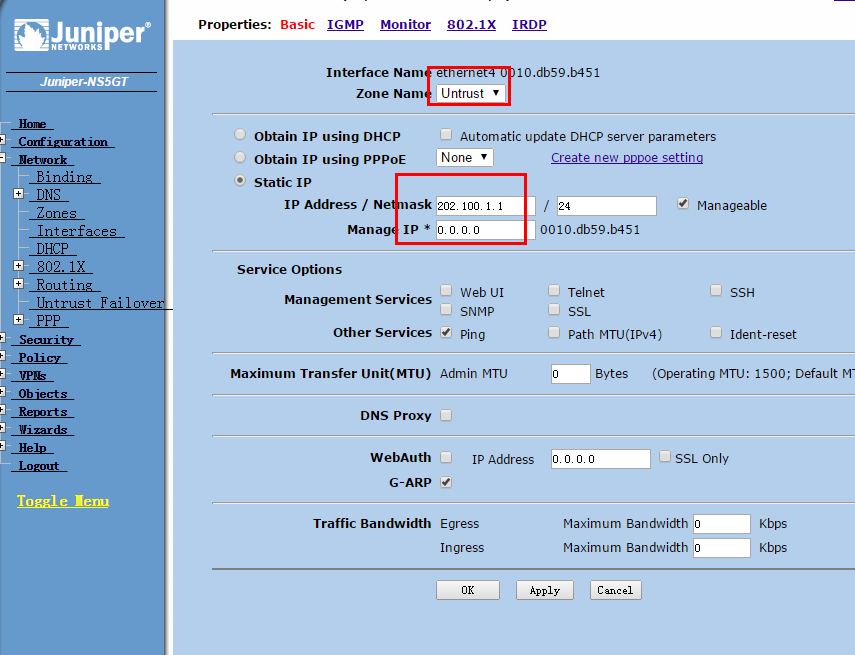

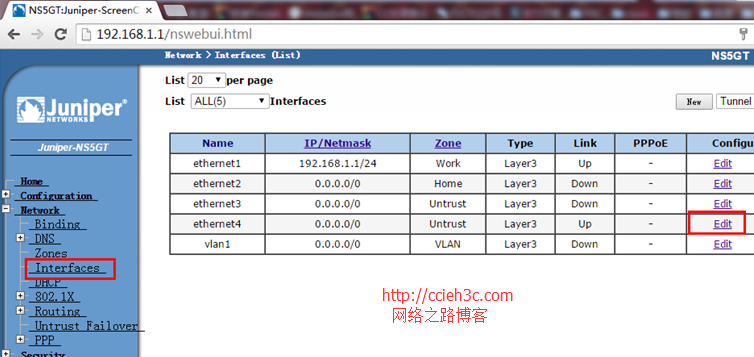

外网接口定义

dhcp
dhcp

默认路由配置,能够访问Internet

dhcp
dhcp
dhcp

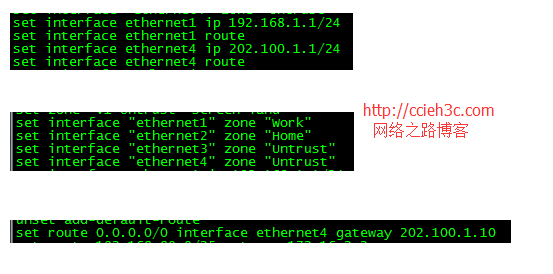

命令行方式

dhcp

2.DHCP配置

dhcp
dhcp

这里说明下,lease定义的是租期,网关跟掩码可以不定义的,那么它会用该接口的地址跟掩码作为分发,另外update from这个的话,它会从外网接口的PPPOE的其他参数作为DHCP的参数分发,比如DNS这些,可以根据需求来是否开启。

dhcp

定义地址池范围

dhcp

通过New定义即可,可以是动态的,也可以是保留的。

dhcp

高级选项里面还可以定义更多的属性用来分配。

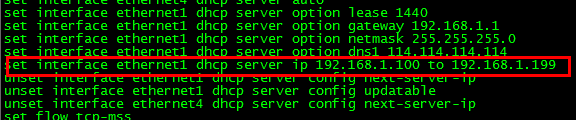

命令行配置

dhcp

3.策略+NAT配置

说明:默认情况下NS设备有对应的策略,就是从work(Trust)到Untrust全部放行。

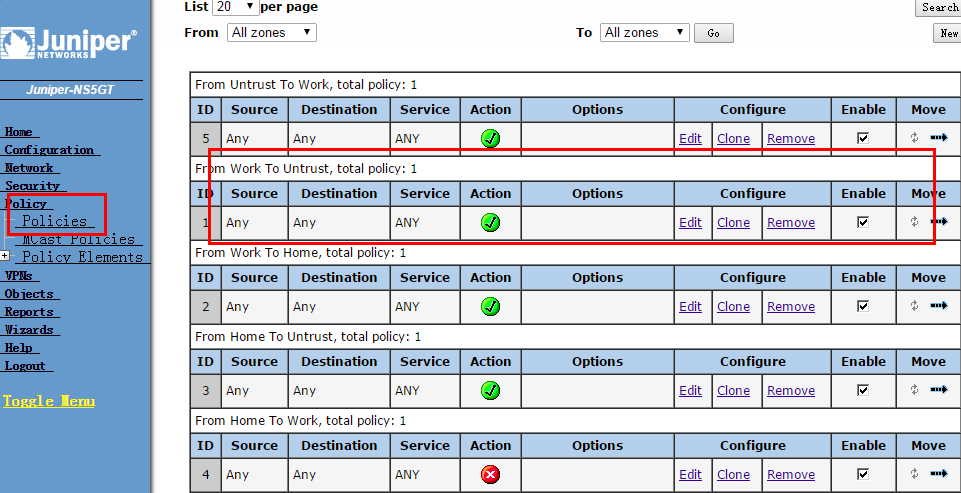

策略
dhcp

NAT配置

dhcp
dhcp

这里如果只是为了能访问internet的话,把内网接口改为NAT模式即可。

命令行方式

dhcp
dhcp

4.验证

dhcp
dhcp
dhcp

可以看到能够获取到地址,也能访问外网。

关于子接口形式

如果下面有多个网段的话,配置方法一样,交换机的话上行链路配置为trunk,下行加入到对应的VLAN即可

DHCP中继配置

dhcp

命令行

dhcp
