由浅入深玩转华为WLAN—12安全认证配置(5)Portal认证,外置Protal服务器TSM对接(网页认证)

【汇总】实战华为无线

文档帖子汇总实战系列学习视频学习必备软件
    博主也只是业余时间写写技术文档,请大家见谅,大家觉得不错的话,可以推荐给朋友哦,博主会努力推出更好的系列文档的。如果大家有任何疑问或者文中有错误跟疏忽的地方,欢迎大家留言指出,博主看到后会第一时间修改,谢谢大家的支持,更多技术文章尽在网络之路博客,http://ccieh3c.com

简介

这也是安全认证的最后一种方式了,就是AC与外边Protal服务器对接的认证,这里采用的是华为TSM(目前最新的已经改为policy center了),也支持第三方认证服务器,这里只是简单演示下,更多策略的控制跟应用,可以参考手册说明。

拓扑(省略)

拓扑其实很简单的,跟平常的无线拓扑一样,可以参考之前的文章即可,这里主要讲解AC上面的Protal定义,以及测试。

AC初始化

[Huawei-AC6605]dhcp enable
[Huawei-AC6605]vlan batch 88 100

[Huawei-AC6605]interface Vlanif 88
[Huawei-AC6605-Vlanif88]ip address 192.168.88.1 255.255.255.0
[Huawei-AC6605-Vlanif88]dhcp select interface

[Huawei-AC6605]interface Vlanif 100
[Huawei-AC6605-Vlanif100]ip address 192.168.100.1 255.255.255.0
[Huawei-AC6605-Vlanif100]dhcp select interface
[Huawei-AC6605-Vlanif100]dhcp server dns-list 218.85.152.99

[Huawei-AC6605]interface Vlanif 1
[Huawei-AC6605-Vlanif1]ip address 192.168.31.100 255.255.255.0

配置AC与AP相连的端口

[Huawei-AC6605]interface GigabitEthernet0/0/11
[Huawei-AC6605-GigabitEthernet0/0/11]port link-type trunk
[Huawei-AC6605-GigabitEthernet0/0/11]port trunk pvid vlan 88
[Huawei-AC6605-GigabitEthernet0/0/11]undo port trunk allow-pass vlan 1
[Huawei-AC6605-GigabitEthernet0/0/11]port trunk allow-pass vlan 88 100

配置RADIUS服务器模版

[Huawei-AC6605]radius-server template portal
[Huawei-AC6605-radius-portal]radius-server authentication 192.168.31.209 1812
[Huawei-AC6605-radius-portal]radius-server accounting 192.168.31.209 1813
[Huawei-AC6605-radius-portal]radius-server shared-key simple huawei123

配置RADIUS授权服务器

[Huawei-AC6605]radius-server authorization 192.168.31.209 shared-key simple huawei123

配置认证方案和计费方案

[Huawei-AC6605] aaa
[Huawei-AC6605-aaa]authentication-scheme portal
[Huawei-AC6605-aaa-authen-portal] authentication-mode radius
[Huawei-AC6605-aaa]accounting-scheme portal
[Huawei-AC6605-aaa-accounting-portal] accounting-mode none

配置域

[Huawei-AC6605-aaa]domain portal
[Huawei-AC6605-aaa-domain-portal]radius-server portal
[Huawei-AC6605-aaa-domain-portal]authentication-scheme portal
[Huawei-AC6605-aaa-domain-portal]accounting-scheme portal

配置Portal认证服务器

[Huawei-AC6605]web-auth-server portal
[Huawei-AC6605-web-auth-server-portal]server-ip 192.168.31.209
[Huawei-AC6605-web-auth-server-portal]port 50100
[Huawei-AC6605-web-auth-server-portal]shared-key simple password
[Huawei-AC6605-web-auth-server-portal]url https://192.168.31.209:8443/newwebauth

在接口下绑定Portal认证服务器

[Huawei-AC6605]interface vlanif 100
[Huawei-AC6605-Vlanif100]web-auth-server portal direct

配置免认证规则

[Huawei-AC6605]portal free-rule 0 destination ip 192.168.31.209 mask 255.255.255.255
[Huawei-AC6605]portal free-rule 1 destination ip 218.85.152.99 mask 255.255.255.255

建立wlan-ess接口和调用Portal认证服务器与认证域

[Huawei-AC6605]interface Wlan-Ess 1
[Huawei-AC6605-Wlan-Ess1] port hybrid pvid vlan 100
[Huawei-AC6605-Wlan-Ess1] port hybrid untagged vlan 100
[Huawei-AC6605-Wlan-Ess1] web-authentication first-mac
[Huawei-AC6605-Wlan-Ess1] permit-domain name portal

配置wlan-ess接口,在wlan-ess接口调用内置Portal与允许的认证域

[Huawei-AC6605]interface Wlan-Ess 1
[Huawei-AC6605-Wlan-Ess1]port hybrid pvid vlan 100
[Huawei-AC6605-Wlan-Ess1]port hybrid untagged vlan 100
[Huawei-AC6605-Wlan-Ess1]portal local-server enable
[Huawei-AC6605-Wlan-Ess1]permit-domain name default
配置AC的源接口,用于AC和AP之间建立隧道通信。

[Huawei-AC6605]wlan
[Huawei-AC6605-wlan-view]wlan ac source interface vlanif88

配置AP的认证方式为免认证

[Huawei-AC6605-wlan-view]ap-auth-mode no-auth

添加AP

[Huawei-AC6605-wlan-view]ap id 0 type-id 31 mac d4b1-10ac-0b00 sn 210235582910D6000354

创建名为“wmm1”的WMM模版,参数采用默认配置

[Huawei-AC6605-wlan-view]wmm-profile name wmm1 id 1

创建名为“radio1”的射频模版,绑定WMM模版“wmm1”

[Huawei-AC6605-wlan-view]radio-profile name radio1 id 1
[Huawei-AC6605-wlan-radio-prof-radio1]wmm-profile id 1

创建名为“traffic1”的流量模版,参数采用默认配置

[Huawei-AC6605-wlan-view]traffic-profile name traffic1 id 1

创建名为“security1”的安全模版,认证方式为WEP认证,开放认证,不加密

[Huawei-AC6605-wlan-view]security-profile name security1 id 1

创建名为“service1”的服务集,并绑定流量模版和安全模版,WLAN-ESS接口

[Huawei-AC6605-wlan-view]service-set name service1 id 1
[Huawei-AC6605-wlan-service-set-service1]wlan-ess 1
[Huawei-AC6605-wlan-service-set-service1]ssid huawei-portal
[Huawei-AC6605-wlan-service-set-service1]traffic-profile id 1
[Huawei-AC6605-wlan-service-set-service1]security-profile id 1
[Huawei-AC6605-wlan-service-set-service1]service-vlan 100

配置AP对应的VAP,下发WLAN服务

[Huawei-AC6605-wlan-view]ap 0 radio 0
[Huawei-AC6605-wlan-radio-0/0]radio-profile id 1
[Huawei-AC6605-wlan-radio-0/0]service-set id 1 wlan 1

下发AP的WLAN配置

[Huawei-AC6605-wlan-view]commit all

TSM服务器配置

接入控制 – RADIUS服务器 – 添加RADIUS服务器

wireless

接入控制 – Portal网关 – 添加Portal网关

wireless

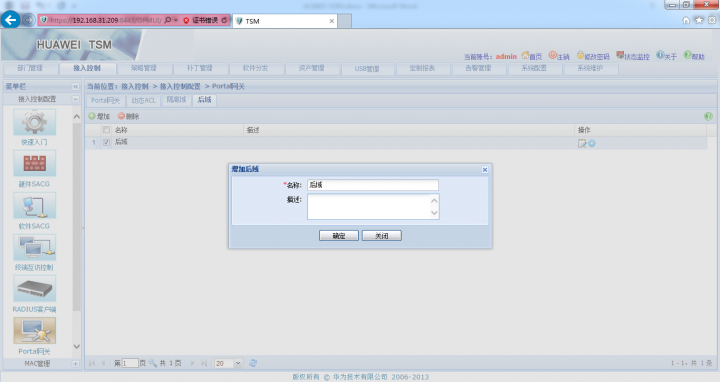

添加后域

wireless

修改后域的授权策略
建立一个“policy”策略
下发一个ACL,针对认证通过后的用户做访问限制

wireless

接入控制 – 授权规则模版 – 添加一个授权模版名为”ac6605-portal”
在Portal网关访问授权规则选择刚才创建好的后域

wireless

对创建好的授权规则模板”ac6605-portal”分配给部门
添加整个TSM部门包括子部门

wireless

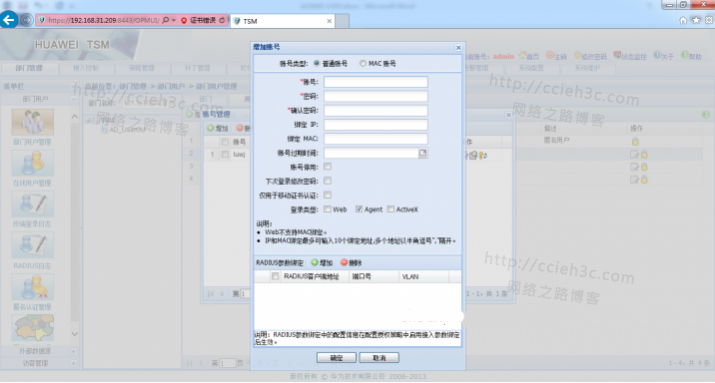

部门管理 – 部门用户管理 – 创建用户,终端认证时候用到的用户
需要勾选”Web”选项,否则默认建立的用户只能用于TSM Agent代理的登陆

wireless

测试结果

终端搜索SSID,并连接。

wireless
wireless

测试PING www.qq.com

wireless

打开IE,输入www.qq.com
自动跳转到认证页面

wireless

输入已经在TSM服务器创建好的用户进行登陆

wireless

登陆成功后,测试登陆后是否可以正常访问互联网

wireless
wireless
