【汇总】实战华为无线
简介
用户隔离跟交换机的端口隔离技术是一样的，在交换机上面客户端是接入在端口上面的，而无线里面是通过认证关联到对应的AP上面，如果想实现同一个AP上面的用户不能互访的情况下，那么则可以通过用户隔离来实现效果，但是由于数据流量有两种不同的转发方式，导致用户隔离的配置也不太一样，这次主要介绍下这两种场景下用户隔离的应用，它比较适合那种快餐店、肯德基 这种只是想提供给用户上网，而用户之间的流量则不需要互访。
掌握目标
1、基本网络初始化（交换机与路由器的配置）
2、WLAN的基本业务配置
3、在直接转发模式下配置方法并且验证
4、在隧道转发模式下配置方法并且验证
拓扑说明
该环境非常简单，AP都连接在三层交换机上面，然后通过三层交换与出口路由器连接，访问Internet，AP主要提供给客户端访问外网使用。这里用了2个AP，左边AP用直接转发，右边AP用隧道转发，体验下不同转发模式下，用户隔离的不一样。
1、基本网络初始化（交换机与路由器的配置）
[SW]vlan batch 100 to 102
[SW]interface g0/0/1
[SW-GigabitEthernet0/0/1]port link-type trunk
[SW-GigabitEthernet0/0/1]port trunk pvid vlan 100
[SW-GigabitEthernet0/0/1]port trunk allow-pass vlan 100 101
[SW]int g0/0/2
[SW-GigabitEthernet0/0/2]port link-type access
[SW-GigabitEthernet0/0/2]port default vlan 100
[SW]int g0/0/3
[SW-GigabitEthernet0/0/3]port link-type trunk
[SW-GigabitEthernet0/0/3]port trunk allow-pass vlan 100 102
[SW]dhcp enable
[SW]interface vlan 100
[SW-Vlanif100]ip address 192.168.100.254 24
[SW-Vlanif100]dhcp select interface
[SW]int vlan 101
[SW-Vlanif101]ip address 192.168.101.254 24
[SW-Vlanif101]dhcp select interface
[SW]interface vlan 102
[SW-Vlanif102]ip address 192.168.102.254 24
[SW-Vlanif102]dhcp select interface
[SW]int vlan 1 【与路由器对接】
[SW-Vlanif1]ip address 192.168.1.1 30
[SW]ip route-static 0.0.0.0 0 192.168.1.2
1.2 出口路由器配置
[GW]int g0/0/0
[GW-GigabitEthernet0/0/0]ip address 192.168.1.2 30
[GW]int g0/0/1
[GW-GigabitEthernet0/0/1]ip address 202.100.1.1 30
[GW]ip route-static 0.0.0.0 0 202.100.1.2
[GW]ip route-static 192.168.101.0 24 192.168.1.1
[GW]ip route-static 192.168.102.0 24 192.168.1.1
[GW]acl number 3000
[GW-acl-adv-3000]rule permit ip source any
[GW]int g0/0/1
[GW-GigabitEthernet0/0/1]nat outbound 3000
2、WLAN的基本业务配置

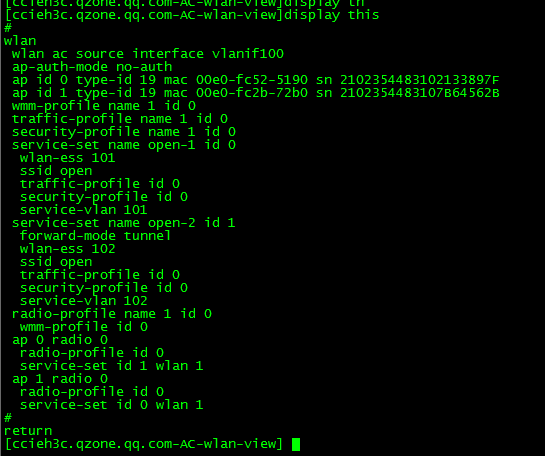

对于WLAN的基本业务配置，可以之前的文档，这里就不在讲解了。（前面20篇都有详细讲解）
测试下基本网络是否联通的

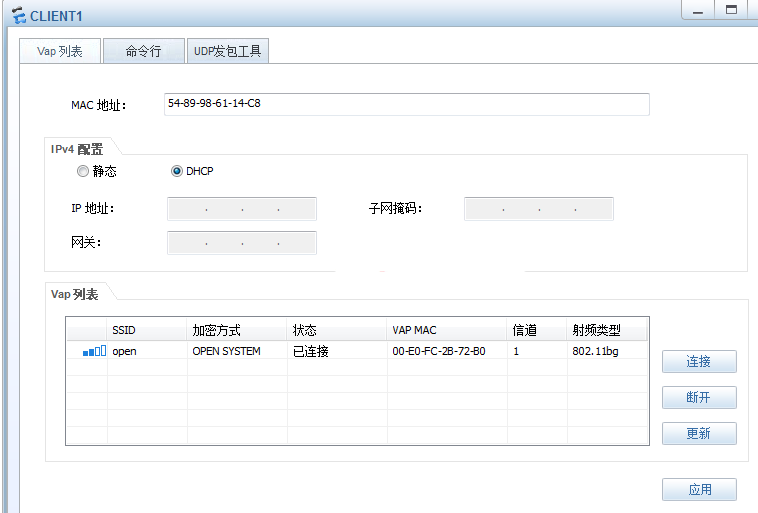

获取到了对应的IP地址

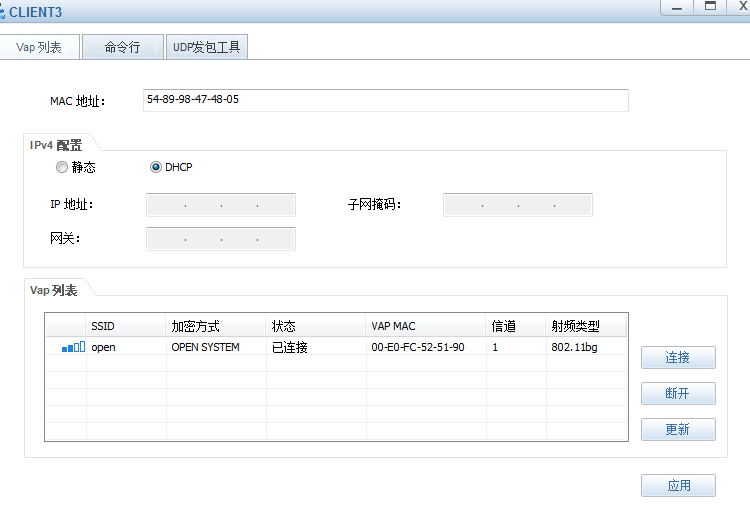

可以看到Client 1连接AP-1获取了101网段的地址，而Cliet3连接的是AP-2，获取了102网段的地址。
可以看到访问公网也没任何问题。
测试下同一AP下的客户端能否互通
这时候把Client 2连接进来，连接AP-1
可以看到是可以访问的。

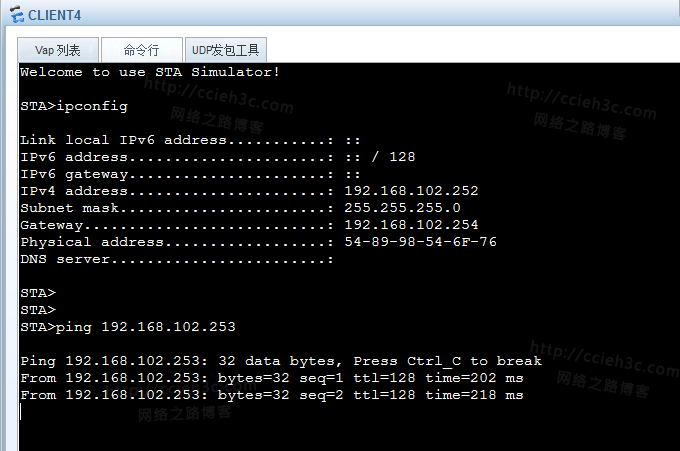

Client 4连接上来后，获取102网段的地址，并且访问102.253也没有问题。说明用户之间是可以互访的。
3、在直接转发模式下配置方法 （用户隔离）
在服务集下，敲入高命令即可，直接转发模式下，直接在服务集下面启用，即可对于AP生效。注意下发配置给AP
配置后测试
这个在没有配置之前是可以测试，配置后在测试就访问不了。只能访问公网。
4、在隧道转发模式下配置方法并且验证

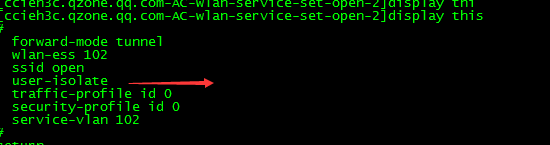

在隧道模式下，其实也只需要服务集开启即可，但是建议是wlan-ess接口也开启该功能。

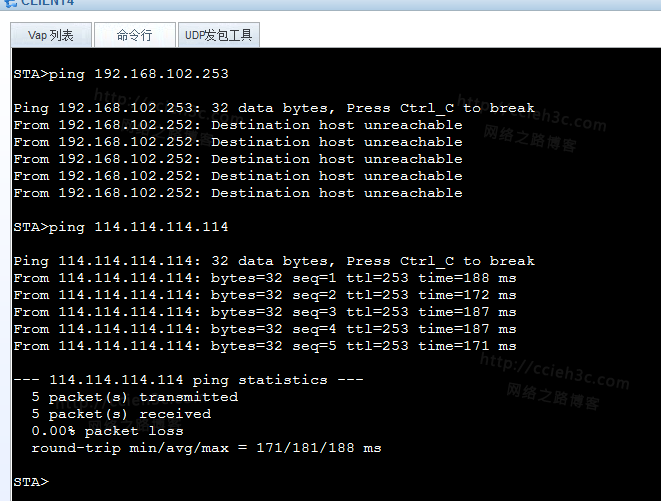

可以看到访问外网没问题，但是客户端之间是不能互访的。

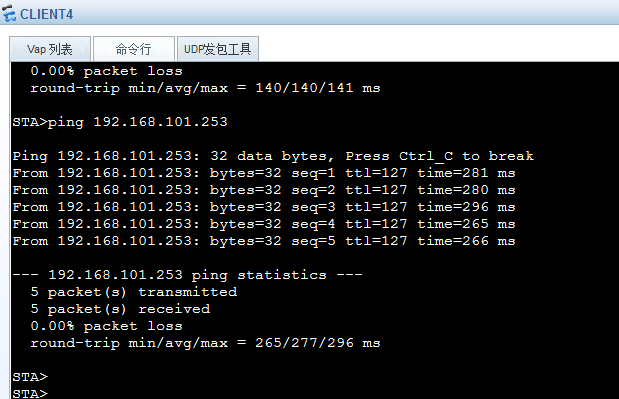

但是它访问其他AP的客户端可以访问，那么这个就是下次要介绍的traffic-filter功能了，也就是ACL。
总结：用户隔离技术，其实在无线中主要应用在提供给客户上网的场景下，可以开启该功能，只允许客户访问Internet，而不能访问其他客户端，也增加了安全性。后续还有一个技术，就是traffic-filer，也就是ACL，它也有类似的功能。
源文件：http://pan.baidu.com/s/1slcmD1j
