由浅入深玩转华为WLAN—15 漫游系列（2）同一AC内AP之间二层漫游【拓扑介绍以及初始化配置】

【汇总】实战华为无线

文档帖子汇总实战系列学习视频学习必备软件博主也只是业余时间写写技术文档，请大家见谅，大家觉得不错的话，可以推荐给朋友哦，博主会努力推出更好的系列文档的。如果大家有任何疑问或者文中有错误跟疏忽的地方，欢迎大家留言指出，博主看到后会第一时间修改，谢谢大家的支持，更多技术文章尽在网络之路博客，http://ccieh3c.com 。

说明

这次不介绍漫游跟AC里面的具体配置，主要讲解拓扑初始化的配置，涉及到的内容也挺多的，所以分为2篇写，这篇介绍拓扑，以及各个设备上面的初始化配置，下一篇主要介绍AC上面的WLAN相关的配置。

同一AC的二层漫游：指的是在同一个AC下面的不同AP之间进行漫游，而且业务VLAN都是相同的，比如图中AP-1的业务VLAN 是10，而AP-2的业务VLAN也是10，漫游过去后是在同一个业务VLAN之间漫游。

wireless

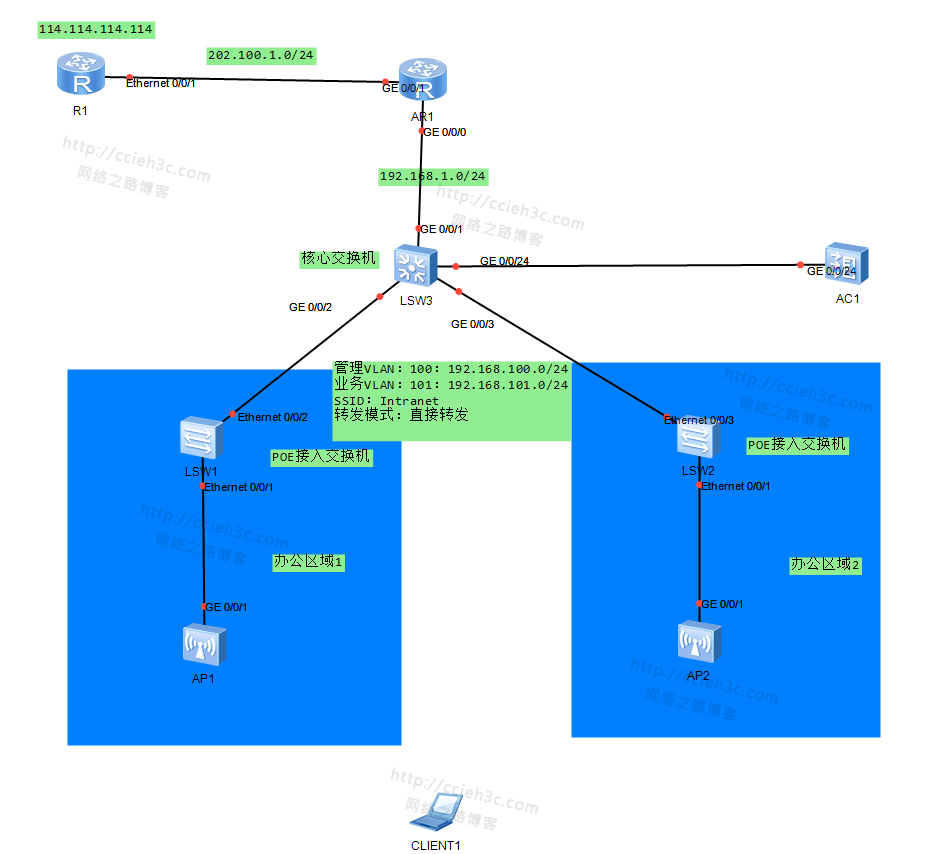

拓扑说明

wireless

说明：该拓扑内有2个办公区域，部署了无线业务，提供给办公人员使用，但是由于两个区域之间距离相对较远，一个AP的信号覆盖不了2个区域，所以必须每个办公区域1个AP，又希望办公人员从区域1到区域2办公的时候，不需要执行操作就能继续的享受无线提供的业务。AP设备连接在POE的接入交换机上面（二层交换机），接入交换机只提供VLAN的划分以及与核心交换机对接，核心交换机提供DHCP服务以及业务VLAN的网关，并提供高速转发，路由器作为出口设备，主要提供给下面客户端上网业务，在上面执行NAT服务，使得下面无线客户端能够访问外网。而AC主要是用来管理AP以及下发业务给AP，让AP正常工作。
管理VLAN 100：192.168.100.0/24 GW：192.168.100.254 AC：192.168.100.1
业务VLAN 101：192.168.101.0/24 GW：192.168.101.254
与路由器对接接口VLAN 1：192.168.1.0/24 交换机地址：192.168.1.1 路由器内网地址：192.168.1.2
隧道转发模式：直接转发
AP上线组网方式：二层（同一个子网广播）可以通过discovery发现，不需要用到Option 43
SSID：Intranet 认证与加密方式：WPA2 PSK+CCMP

掌握目标

1、POE二层交换机初始化（包括VLAN创建，Trunk链路定义）
2、核心交换机定义（包括VLAN创建，Trunk链路定义，DHCP，VLANIF接口以及路由）
3、出口路由配置（包含内外网接口+路由以及NAT服务）
4、AC初始化（包括VLAN的Trunk，以及VLANIF接口创建）

1、POE二层交换机初始化（包括VLAN创建，Trunk链路定义）

说明：需要配置的VLAN为100~101，其中VLAN 100为管理VLAN，而VLAN 101为业务VLAN，Trunk链路定义在连接AP跟上行核心交换机上面（直接转发模式下是需要定义Trunk跟hybrid接口，主要管理VLAN需要通过，而且业务VLAN也需要通过，多VLAN的情况下。）

AS-1设备
【创建VLAN】(Huawei)
[Huawei-AS-1]vlan batch 100 101

【Trunk链路定义】
接口AP的接口
[Huawei-AS-1]int e0/0/1
[Huawei-AS-1-Ethernet0/0/1]port link-type trunk
[Huawei-AS-1-Ethernet0/0/1]port trunk pvid vlan 100
[Huawei-AS-1-Ethernet0/0/1]port trunk allow-pass vlan 100 to 101

接口交换机的接口
[Huawei-AS-1]int e0/0/2
[Huawei-AS-1-Ethernet0/0/2]port link-type trunk
[Huawei-AS-1-Ethernet0/0/2]port trunk allow-pass vlan 100 to 101
说明：接AP的接口由于管理VLAN是100，所以这里必须把PVID定义为100，这样当AP管理帧发出来的时候，没有VLAN ID，所以会打上PVID VLAN 100，然后允许VLAN 100与101通过即可。

AS-2设备
【接AP接口，可以启用Hybrid接口】
[Huawei-AS-2]int e0/0/1
[Huawei-AS-2-Ethernet0/0/1]port hybrid pvid vlan 100
[Huawei-AS-2-Ethernet0/0/1]port hybrid untagged vlan 100
[Huawei-AS-2-Ethernet0/0/1]port hybrid tagged vlan 101

【接上行交换机接口】(Huawei)
[Huawei-AS-2]int e0/0/3
[Huawei-AS-2-Ethernet0/0/3]port link-type trunk
[Huawei-AS-2-Ethernet0/0/3]port trunk allow-pass vlan 100 to 101
说明：这里的hybrid接口的配置等同于AS-1上面的Trunk配置，实现的效果就是当AP发送管理数据的时候给打上PVID 100，也就是管理VLAN，业务VLAN 101，让其通过。

2、核心交换机定义（包括VLAN创建，Trunk链路定义，DHCP，VLANIF接口以及路由）

【创建VLAN】
[Huawei-Core-SW]vlan batch 100 to 101

【定义端口组，批量配置】
[Huawei-Core-SW]port-group 1
[Huawei-Core-SW-port-group-1]group-member g0/0/2 to g0/0/3 g0/0/24
[Huawei-Core-SW-port-group-1]port link-type trunk
[Huawei-Core-SW-port-group-1]port trunk allow-pass vlan 100 to 101
说明：定义与下行接入交换机与AC的接口加入到一个端口组，然后配置为Trunk，只允许对应的VLAN通过，这里连接AC的接口，只需要允许100即可，业务VLAN没有必要，因为直连转发的业务流量不会经过AC，没有必要，这里只是配置一次性配置了。

【开启DHCP功能】
[Huawei-Core-SW]dhcp enable

【创建VLANIF接口】(Huawei)
[Huawei-Core-SW]int vlan 100
[Huawei-Core-SW-Vlanif100]ip address 192.168.100.254 24
[Huawei-Core-SW-Vlanif100]dhcp select interface

[Huawei-Core-SW]int vlan 101
[Huawei-Core-SW-Vlanif101]ip address 192.168.101.254 24
[Huawei-Core-SW-Vlanif101]dhcp select interface
[Huawei-Core-SW-Vlanif101]dhcp server dns-list 114.114.114.114
[Huawei-Core-SW-Vlanif101]dhcp server domain-name ccieh3c.taobao.com

[Huawei-Core-SW]int vlan 1
[Huawei-Core-SW-Vlanif1]ip address 192.168.1.1 24
说明：VLAN 100作为管理VLAN，主要用来给AP分配，与AC管理VLANIF接口在同一个网段用来建立CAPWAP隧道，另外101是业务VLAN，给无线客户端分配地址以及DNS等用来访问业务以及公网。

【路由定义】
[Huawei-Core-SW]ip route-static 0.0.0.0 0 192.168.1.2
说明：这里只需要一个默认路由即可，用来访问Internet。

3、出口路由配置（包含内外网接口+路由以及NAT服务）

【定义内外网接口】(Huawei)
[Huawei-GW]int g0/0/0
[Huawei-GW-GigabitEthernet0/0/0]ip address 192.168.1.2 24

[Huawei-GW]int g0/0/1
[Huawei-GW-GigabitEthernet0/0/1]ip address 202.100.1.1 24

【定义路由】
[Huawei-GW]ip route-static 192.168.101.0 24 192.168.1.1
[Huawei-GW]ip route-static 0.0.0.0 0 202.100.1.2
说明：第一条路由是回程路由，用来当192.168.101.0的数据返回的时候直到怎么发送，第二条路由则发往Internet访问的。

【NAT配置】
[Huawei-GW]acl number 3000
[Huawei-GW-acl-adv-3000]rule permit ip source 192.168.101.0 0.0.0.255

[Huawei-GW]int g0/0/1
[Huawei-GW-GigabitEthernet0/0/1]nat outbound 3000
说明：定义ACL 3000就是用来匹配192.168.101.0/24的网段流量，然后在出接口调用，匹配了ACL里面定义的流量就做源PAT转换，简称easy-ip。

4、AC初始化（包括VLAN的Trunk，以及VLANIF接口创建）

【创建VLAN 】(Huawei)
[Huawei-AC]vlan batch 100 to 101
说明：这里其实只需要创建VLAN 100即可，VLAN 101没有必要，因为只有当隧道转发的情况下才需要创建，直接转发不会发送到AC上面。

【定义二层接口，与核心交换机连接的接口】
[Huawei-AC]int g0/0/24
[Huawei-AC-GigabitEthernet0/0/24]port link-type trunk
[Huawei-AC-GigabitEthernet0/0/24]port trunk allow-pass vlan 100 to 101
说明：这里也没必要为Trunk，只需要为Access，允许100即可，这里暂时这么定义，后续分析后在测试是否真的只需要100.

【定义VLAN IF接口】(Huawei)
[Huawei-AC]int vlan 100
[Huawei-AC-Vlanif100]ip address 192.168.100.1 24

总结

总结：目前为止，整个网络的网络初始化已经完毕，从接入交换机的VLAN划分以及接口类型配置，到核心交换机的初始化，VLANIF创建跟DHCP与路由，出口路由器的路由 NAT等，这些初始化的目的主要是为了让整个网络能够通信起来，比如AP能获取到地址与AC建立CAPWAP隧道，当WLAN业务部署起来后，无线客户端关联后获取到地址能够正常访问其他内网或者外网。下一篇介绍二层漫游的WLAN配置包括验证。
