由浅入深玩转华为WLAN—20 漫游系列（7）不同AC之间二层漫游【二层上线+直连式+直接转发模式】

实战华为无线 公众号：网络之路博客（其他平台网络之路Blog） 2408次浏览 已收录 0个评论 扫描二维码

【汇总】实战华为无线

文档帖子汇总实战系列学习视频学习必备软件
    博主也只是业余时间写写技术文档，请大家见谅，大家觉得不错的话，可以推荐给朋友哦，博主会努力推出更好的系列文档的。如果大家有任何疑问或者文中有错误跟疏忽的地方，欢迎大家留言指出，博主看到后会第一时间修改，谢谢大家的支持，更多技术文章尽在网络之路博客，http://ccieh3c.com 。

说明

之前介绍过在AC间漫游的新概念以及一些处理过程，对比AC内漫游相对从配置角度来说不是非常大，只是转发的过程有点小变化，这个可以参考之前介绍的转发过程即可。

二层漫游的数据包转发过程（该图中直接转发与隧道转发方式没差别）

wireless

漫游前数据包的走向
1、STA发送数据给HAP
2、HAP收到数据报文后，发送给HAC（如果是旁挂模式的处理方式，则不太一样，在隧道模式下会转发给HAC，而直接转发方式下，直接由网关交换机直接处理业务报文交给上层设备）
3、HAC收到以后，直接把业务报文送给上层网络

漫游后数据包的走向
1、STA发送数据给FAP
2、FAP收到数据报文后，发送给HAC（如果是旁挂模式处理方式如上）
3、FAC收到以后，直接把业务报文送给上层网络。（这里其实还是通过隧道发送给HAC，由HAC转发个上层网络，具体的分析可以看后面的配置部分）

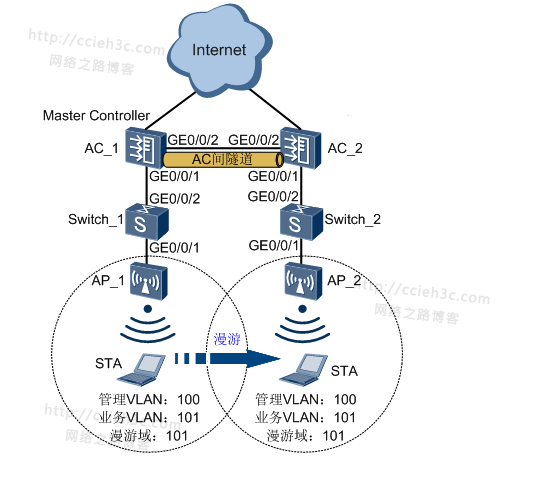

拓扑介绍

wireless

这里我就直接用华为给的拓扑来做介绍了，主要是ENSP目前还是V2R3版本，R5的目前还没有，手上也没有R5版本的AC，所以只能讲解下命令，其实配置跟R3与AC内的区别不是很大，只是多了几个步骤。

实际拓扑建议

wireless

实际工作中，建议肯定需要更多的冗余性，核心之间可以通过多条链路做捆绑，然后起VRRP给下面的用户提供网关，而且也可以避免AC单连交换机的时候，该交换机出现故障，导致AC无法提供业务。

说明：这里还是以官方给的拓扑做介绍，ENSP目前无法支持AC间漫游，所以这里无法演示。

配置的讲解，AP上线以及WLAN业务与R3并无区别，所以这里不做过多介绍，具体可以参考之前的AC内漫游，都有详细讲解。

Switch_1配置

[Huawei-SW1] vlan batch 100 101
[Huawei-SW1] interface gigabitethernet 0/0/1
[Huawei-SW1-GigabitEthernet0/0/1] port link-type trunk
[Huawei-SW1-GigabitEthernet0/0/1] port trunk pvid vlan 100
[Huawei-SW1-GigabitEthernet0/0/1] port trunk allow-pass vlan 100 101
[Huawei-SW1-GigabitEthernet0/0/1] quit
[Huawei-SW1] interface gigabitethernet 0/0/2
[Huawei-SW1-GigabitEthernet0/0/2] port link-type trunk
[Huawei-SW1-GigabitEthernet0/0/2] port trunk allow-pass vlan 100 101
[Huawei-SW1-GigabitEthernet0/0/2] quit

Switch_2配置

[Huawei-SW2] vlan batch 100 101
[Huawei-SW2] interface gigabitethernet 0/0/1
[Huawei-SW2-GigabitEthernet0/0/1] port link-type trunk
[Huawei-SW2-GigabitEthernet0/0/1] port trunk pvid vlan 100
[Huawei-SW2-GigabitEthernet0/0/1] port trunk allow-pass vlan 100 101
[Huawei-SW2-GigabitEthernet0/0/1] quit
[Huawei-SW2] interface gigabitethernet 0/0/2
[Huawei-SW2-GigabitEthernet0/0/2] port link-type trunk
[Huawei-SW2-GigabitEthernet0/0/2] port trunk allow-pass vlan 100 101
[Huawei-SW2-GigabitEthernet0/0/2] quit

AC-1的配置（只包含AP上线以及WLAN业务配置）

[Huawei-AC_1] dhcp enable
[Huawei-AC_1] vlan batch 100 101
[Huawei-AC_1] interface gigabitethernet 0/0/1
[Huawei-AC_1-GigabitEthernet0/0/1] port link-type trunk
[Huawei-AC_1-GigabitEthernet0/0/1] port trunk allow-pass vlan 100 101
[Huawei-AC_1-GigabitEthernet0/0/1] quit

[Huawei-AC_1] interface gigabitethernet 0/0/2
[Huawei-AC_1-GigabitEthernet0/0/2] port link-type trunk
[Huawei-AC_1-GigabitEthernet0/0/2] port trunk allow-pass vlan 100 101
[Huawei-AC_1-GigabitEthernet0/0/2] quit

[Huawei-AC_1] interface vlanif 100
[Huawei-AC_1-vlanif100] ip address 192.168.100.1 255.255.255.0
[Huawei-AC_1-vlanif100] dhcp select interface
[Huawei-AC_1-vlanif100] dhcp server excluded-ip-address 192.168.100.2
[Huawei-AC_1-vlanif100] quit

[Huawei-AC_1] interface vlanif 101
[Huawei-AC_1-vlanif101] ip address 192.168.101.1 255.255.255.0
[Huawei-AC_1-vlanif101] dhcp select interface
[Huawei-AC_1-vlanif101] quit

[Huawei-AC_1] interface wlan-ess 1
[Huawei-AC_1-Wlan-Ess1] port hybrid pvid vlan 101
[Huawei-AC_1-Wlan-Ess1] port hybrid untagged vlan 101

[Huawei-AC_1] wlan
[Huawei-AC_1-wlan-view] wlan ac source interface vlanif 100
[Huawei-AC_1-wlan-view] ap id 1 type-id 19 mac 60de-4476-e360
[Huawei-AC_1-wlan-view] wmm-profile name wmm id 1
[Huawei-AC_1-wlan-wmm-prof-wmm] quit
[Huawei-AC_1-wlan-view] radio-profile name radio id 1
[Huawei-AC_1-wlan-radio-prof-radio] wmm-profile name wmm
[Huawei-AC_1-wlan-radio-prof-radio] quit
[Huawei-AC_1-wlan-view] security-profile name security id 1
[Huawei-AC_1-wlan-sec-prof-security] quit
[Huawei-AC_1-wlan-view] traffic-profile name traffic id 1
[Huawei-AC_1-wlan-traffic-prof-traffic] quit
[Huawei-AC_1-wlan-view] service-set name huawei1 id 1
[Huawei-AC_1-wlan-service-set-huawei1] ssid huawei1
[Huawei-AC_1-wlan-service-set-huawei1] wlan-ess 1
[Huawei-AC_1-wlan-service-set-huawei1] security-profile name security
[Huawei-AC_1-wlan-service-set-huawei1] traffic-profile name traffic
[Huawei-AC_1-wlan-service-set-huawei1] service-vlan 101
[Huawei-AC_1-wlan-service-set-huawei1] vlan-mobility-group 101 （可选）
[Huawei-AC_1-wlan-service-set-huawei1] quit

AC-2的配置（只包含AP上线以及WLAN业务配置）

[Huawei-AC_2] vlan batch 100 101
[Huawei-AC_2] interface gigabitethernet 0/0/1
[Huawei-AC_2-GigabitEthernet0/0/1] port link-type trunk
[Huawei-AC_2-GigabitEthernet0/0/1] port trunk allow-pass vlan 100 101
[Huawei-AC_2-GigabitEthernet0/0/1] quit

[Huawei-AC_2] interface gigabitethernet 0/0/2
[Huawei-AC_2-GigabitEthernet0/0/2] port link-type trunk
[Huawei-AC_2-GigabitEthernet0/0/2] port trunk allow-pass vlan 100 101
[Huawei-AC_2-GigabitEthernet0/0/2] quit

[Huawei-AC_2] interface vlanif 100
[Huawei-AC_2-vlanif100] ip address 192.168.100.2 255.255.255.0

[Huawei-AC_2] interface wlan-ess 1
[Huawei-AC_2-Wlan-Ess1] port hybrid pvid vlan 101
[Huawei-AC_2-Wlan-Ess1] port hybrid untagged vlan 101

[Huawei-AC_2] wlan
[Huawei-AC_2-wlan-view] wlan ac source interface vlanif 100
[Huawei-AC_2-wlan-view] ap id 1 type-id 19 mac 60de-4476-e360
[Huawei-AC_2-wlan-view] wmm-profile name wmm id 1
[Huawei-AC_2-wlan-wmm-prof-wmm] quit
[Huawei-AC_2-wlan-view] radio-profile name radio id 1
[Huawei-AC_2-wlan-radio-prof-radio] wmm-profile name wmm
[Huawei-AC_2-wlan-radio-prof-radio] quit
[Huawei-AC_2-wlan-view] security-profile name security id 1
[Huawei-AC_2-wlan-sec-prof-security] quit
[Huawei-AC_2-wlan-view] traffic-profile name traffic id 1
[Huawei-AC_2-wlan-traffic-prof-traffic] quit
[Huawei-AC_2-wlan-view] service-set name huawei1 id 1
[Huawei-AC_2-wlan-service-set-huawei1] ssid huawei1
[Huawei-AC_2-wlan-service-set-huawei1] wlan-ess 1
[Huawei-AC_2-wlan-service-set-huawei1] security-profile name security
[Huawei-AC_2-wlan-service-set-huawei1] traffic-profile name traffic
[Huawei-AC_2-wlan-service-set-huawei1] service-vlan 101
[Huawei-AC_2-wlan-service-set-huawei1] vlan-mobility-group 101 （可选）
[Huawei-AC_2-wlan-service-set-huawei1] quit

漫游功能相关配置

[AC_1] master-controller enable
[AC_1] master controller
[AC_1-master-controller] ac id 1 ip 192.168.100.1
[AC_1-master-controller] ac id 2 ip 192.168.100.2
[AC_1-master-controller] mobility-group name mobility
[AC_1-mc-mg-mobility] member ac id 1
[AC_1-mc-mg-mobility] member ac id 2
说明：AC_1的配置，它作为master controller，然后在controller里面定义了漫游组，属于同一个漫游组的AC之间是可以漫游的。

[AC_2-wlan-view] master-controller ip 192.168.100.1
而AC_2的配置比较简单，只需要指定controller在哪即可，漫游组信息由master告诉其他AC成员。

下发业务给AP

[Huawei-AC_1] wlan
[Huawei-AC_1-wlan-view] ap 1 radio 0
[Huawei-AC_1-wlan-radio-1/0] radio-profile name radio
[Huawei-AC_1-wlan-radio-1/0] service-set name huawei1
[Huawei-AC_1-wlan-radio-1/0] quit
[Huawei-AC_1-wlan-view] commit ap 1
Warning: Committing configuration may cause service interruption,continue?[Y/N]y

[Huawei-AC_2] wlan
[Huawei-AC_2-wlan-view] ap 1 radio 0
[Huawei-AC_2-wlan-radio-1/0] radio-profile name radio
[Huawei-AC_2-wlan-radio-1/0] service-set name huawei1
[Huawei-AC_2-wlan-radio-1/0] quit
[Huawei-AC_2-wlan-view] commit ap 1
Warning: Committing configuration may cause service interruption,continue?[Y/N]y

测试

这里把一个客户端连接到AP_1上后，可以通过命令查看

[Huawei-AC_1-wlan-view] display station assoc-info all
——————————————————————————
STA MAC AP ID RADIO ID SS ID SSID
——————————————————————————
0025-86aa-0d1c 1 0 1 huawei1
——————————————————————————
Total stations: 1
目前该客户端关联上来了，当把客户端从AP_1移动到AP_2的范围内

[Huawei-AC_2-wlan-view] display station assoc-info all
——————————————————————————
STA MAC AP ID RADIO ID SS ID SSID
——————————————————————————
0025-86aa-0d1c 1 0 1 huawei1
——————————————————————————
Total stations: 1

这时候AP_2上面已经有关于客户端的信息了。

[Huawei-AC_2-wlan-view] display station roam-track sta 0025-86aa-0d1c
Access SSID:huawei1 Rx/Tx:Rx-Rate/Tx-Rate Mbps
——————————————————————————
L2/L3 AC IP
AP/Radio BSSID TIME In Rx/Tx RSSI Out Rx/Tx RSSI
——————————————————————————
— 192.168.100.1
1/0 60de-4476-e360 2014/01/03 11:46:12 61/61 -51 46/13 -48
L2 192.168.100.2
1/0 dcd2-fc04-b500 2014/01/03 11:48:17 61/61 -58 -/- –
——————————————————————————
Number of roam track: 1

在AC上面通过漫游命令查看该MAC地址，可以看到从100.1的AC漫游到了100.2的AC上面，L2表示二层漫游。

二层漫游的数据包转发过程（该图中直接转发与隧道转发方式没差别）

wireless

漫游前数据包的走向
4、STA发送数据给HAP
5、HAP收到数据报文后，发送给HAC（如果是旁挂模式的处理方式，则不太一样，在隧道模式下会转发给HAC，而直接转发方式下，直接由网关交换机直接处理业务报文交给上层设备）
6、HAC收到以后，直接把业务报文送给上层网络

漫游后数据包的走向
4、STA发送数据给FAP
5、FAP收到数据报文后，发送给HAC（如果是旁挂模式处理方式如上）
6、FAC收到以后，直接把业务报文送给上层网络。（这里其实还是通过隧道发送给HAC，由HAC转发个上层网络，具体的分析可以看后面的配置部分）
FAC收到以后，为什么是通过隧道发给HAC呢，可以看到配置里面，其实网关都是在AC_1上面的，当客户端从AP_1漫游到AP_2后，地址网关都没有变化，那么当数据包发送给AC_2的时候，它并没有VLAN 101的VLANIF接口，不能直接转发给上层网络，而是转发给HAC，由HAC来转发数据包。

当然这个模型只是讲解了下二层AC间漫游如何配置，实际环境中并不推荐这样的拓扑，因为可以看到，如果AC_2与AP_2上面也有无线业务需要关联，那么AC_2必须起VLANIF接口与DHCP，而且与AC_1在的业务VLAN是同一个VLAN与网段，那么分配的DHCP只能 5/5的分配，也就是AC_1分配，192.168.101.1~128，而AC_2分配192.168.101.19~254，这样的话不造成冲突，如果无线客户端比较多的话，那么明显地址是不够用的，需要多加VLAN，或者使用超网，这样的话对于部署网络加大了难度。而且冗余性也不够。

wireless

源文件地址：http://pan.baidu.com/s/1slb6CBr
